在传统建筑施工中，“施工偏差”一直是质量纠纷的焦点，尤其在大型项目中，几毫米的误差，可能就意味着数万元的返工成本。而如今，一种“工程黑科技”正在刷新建筑施工质量的标准：三维激光扫描。无接触测量、毫米级精度、高效检测，三维激光扫描正在成为智慧建造的“硬核武器”。

三维激光扫描是什么？像“给建筑做CT”

1、技术原理

通过高速激光扫描建筑表面，每秒采集上百万个坐标点，构建出密集的点云模型。误差控制在±2毫米以内，真正做到“毫米级精度”。

2、核心优势

• 效率革命：检测效率是传统人工的 5~20 倍

• 数据说话：自动生成偏差色谱图（红色=超标，绿色=合格）

• 全过程留痕：数据可归档、可追溯、可复查

• 安全+省成本：非接触式采集，减少高空作业，降低重复检测成本

项目案例：让10万㎡施工误差无所遁形

本次项目位于广东，是一座建筑面积超十万平方米的大型货运站，主体为钢结构，附属功能房为混凝土结构。在如此庞大的施工体量下，采用传统人工检测将极其耗时。为此，天宝耐特项目团队使用天宝 X9 三维激光扫描仪及智能建造三维检测解决方案，对施工质量实施全流程把控。

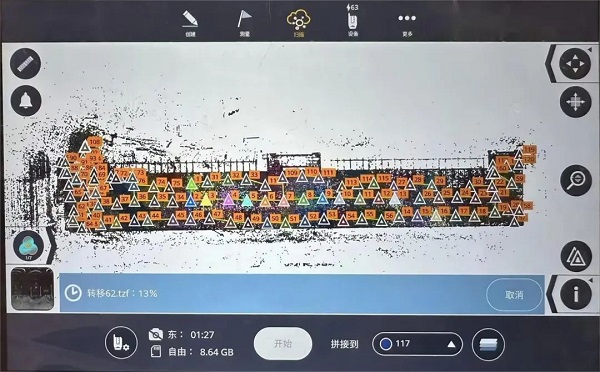

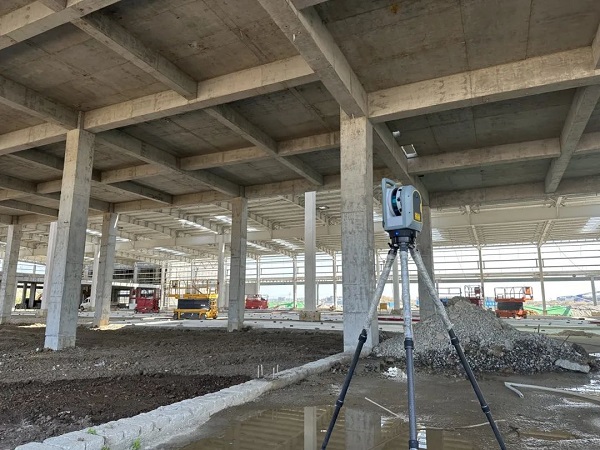

1、外业数据采集：X9大显身手

借助 X9 扫描仪的高性能：

• 扫描精度：±2mm

• 扫描距离：150m

• 单站完成时间（含整平、拍照）：仅需2分34秒

• 自动调平、自动配准功能极大简化操作

现场施工无需大规模停工，即可高效完成全区域扫描数据采集。

2、内业数据处理：精准配准+噪点去除

数据导入后，通过 Trimble RealWorks 软件进行处理：

• 点云精化配准

• 坐标系统转换

• 噪点裁剪清理

• 自动生成检测报告

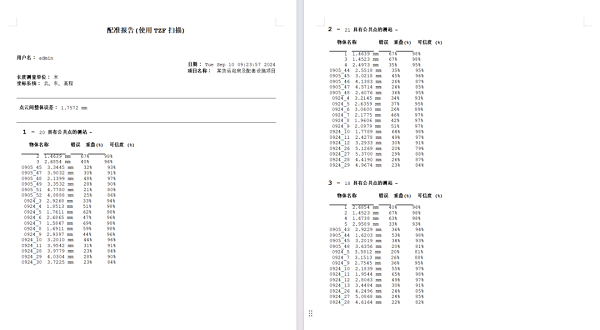

点云精化配准报告

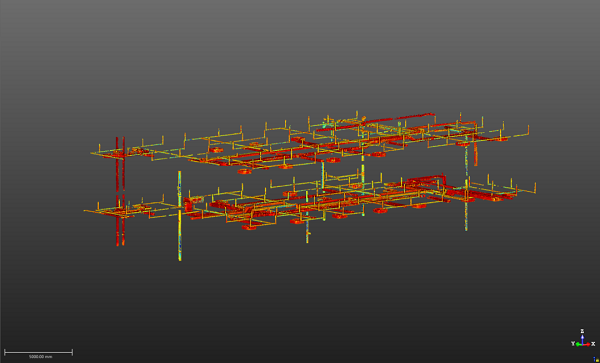

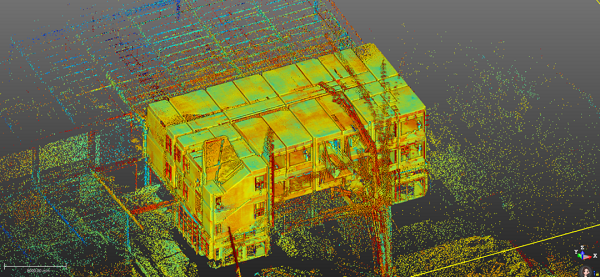

点云数据处理前

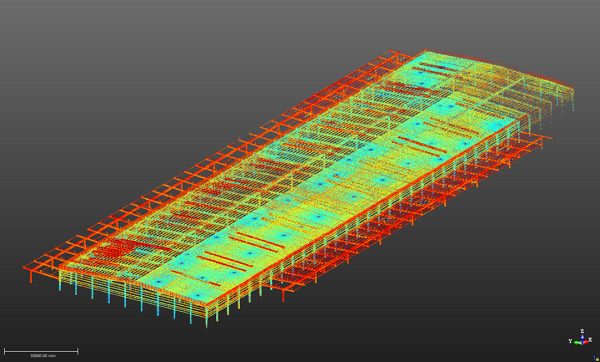

点云数据处理后

3、三维检测比对：偏差颜色分明

将处理后的点云模型与设计BIM模型进行三维比对：

• 可视化识别施工偏差

• 自动输出偏差色谱图

• 快速锁定误差来源（如：设计变更未同步BIM）

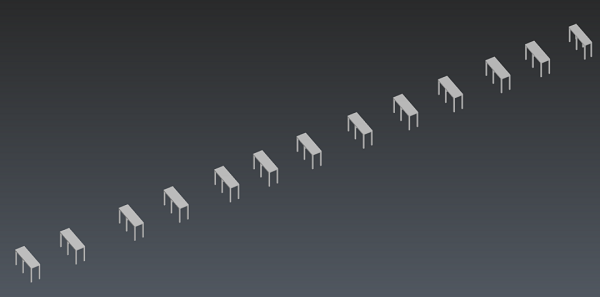

设计模型数据

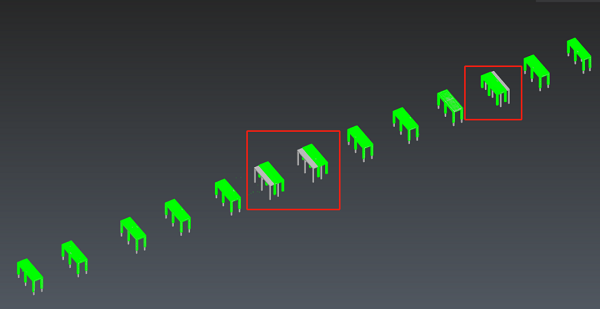

点云与设计模型存在明显差异

当点云与模型不符时，系统自动高亮显示差异部分，有效解决设计与施工不一致的问题。案例中，发现偏差后及时更新了BIM模型，重新比对后确保数据与现场真实状态一致，避免了后期返工和争议。

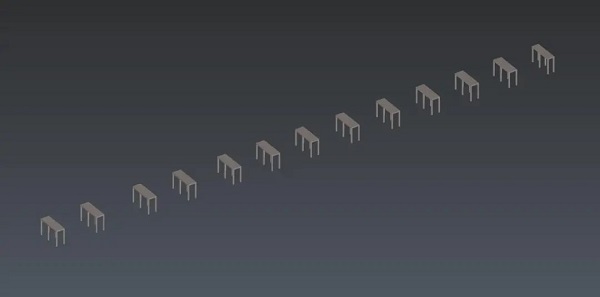

更新后的模型

重新进行三维检测

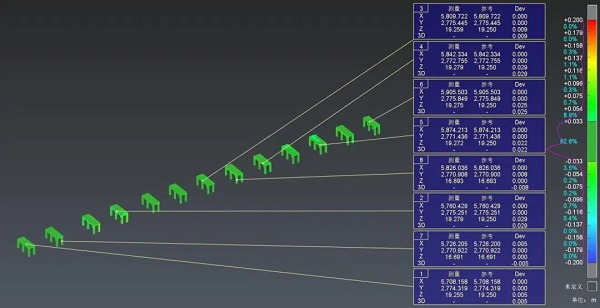

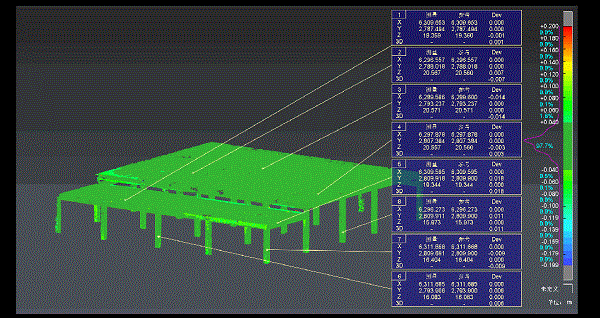

三维检测结果

4、项目总结：精度提升，效率翻倍，质量可视

通过本次实践，我们发现：

• X9激光扫描可实现100%无死角覆盖检测

• 检测结果可追溯、可交付、可审核

• 无需高空测量，保障施工安全

• 与传统检测方法相比，效率提高5倍以上

天宝耐特智能建造三维检测方案，真正实现了“按模型施工”、“BIM落地”的数字化转型，让每一颗螺丝都在模型中“有迹可循”。

未来建筑，离不开这双“激光之眼”

从钢结构到混凝土，从地面到高空，三维激光扫描技术正在成为建筑施工精度的守门人，也为智慧工地建设按下“加速键”。天宝耐特期待未来，它能在更多场景中进行应用，实现建筑从“可建”到“精建”的质变！
