在建筑工程、工业制造、文化遗产保护等领域，精准的三维检测是质量控制、变形监测及逆向工程的关键环节。然而，传统检测手段常因效率低下、覆盖不全、作业风险高等痛点，成为制约行业提质升级的瓶颈。三维激光扫描技术作为“实景复制黑科技”，正以颠覆性优势重塑行业检测模式！本文将结合天宝X9 智能建造解决方案，详细解读从外业到内业的三维检测全流程，展示其如何带来高效、精准、安全的检测新体验。

一、什么是三维激光扫描技术

三维激光扫描技术，被誉为“实景复制技术”，是继GPS空间定位系统之后，测绘领域的又一重大突破技术。该技术通过高速激光扫描，能快速、大量采集被测对象空间点位信息，获取三维坐标数据，并生成高精度三维影像模型。该技术具备以下特点：

• 快速高效，数据采集自动化；

• 非接触测量，安全可靠；

• 实时动态，高密度与高精度并存；

• 全面数字化，极大提升数据处理效率。

二、智能建造三维检测实施方案

在施工现场，最怕的就是“检测滞后”：等检测结果出来，施工都进行到下一步了，此时发现问题再整改，既浪费成本又延误工期。现在，天宝耐特推出的智能建造解决方案——天宝X9搭配Trimble FieldLink 外业软件，实现了“外业现场速测”和“内业精细处理”，可全面应对多种检测场景。

1、外业现场三维检测，实时把控施工质量

天宝X9与Trimble FieldLink外业软件配合，可在施工现场直接进行三维检测，大大提高了施工三维检测的及时性和有效性，避免因检测滞后而影响现场施工作业的正常进行，在提高检测效率的同时，也提高了现场施工的效率和连贯性。

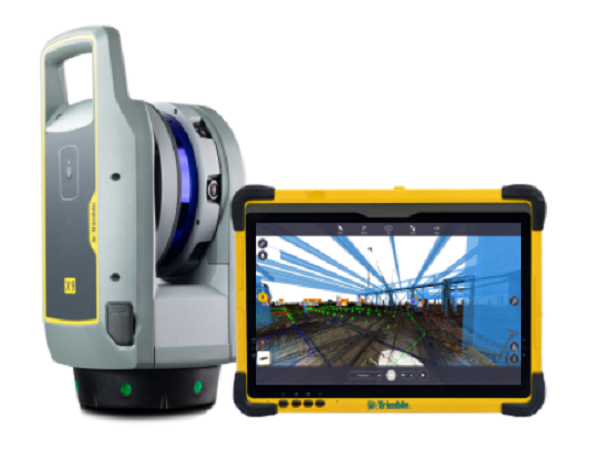

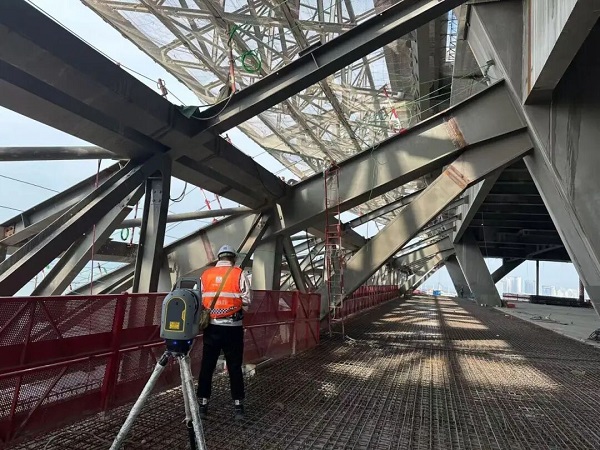

天宝X9智能建造三维检测解决方案

01 导入模型，兼容性强

打开Trimble FieldLink外业软件，导入BIM设计模型。该软件可支持*.rvt、*.skp、*.ifc、*.obj等格式的三维模型，具有强大的兼容性。

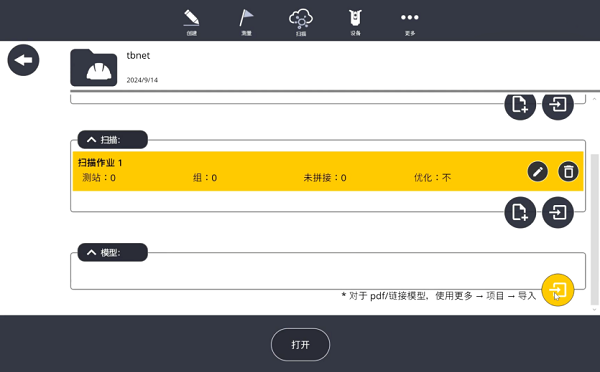

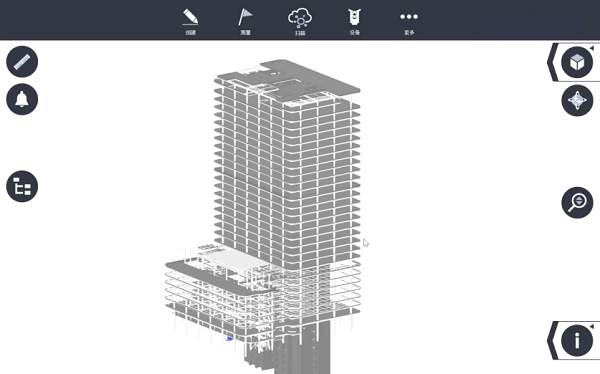

导入模型

02 设站扫描，裁剪看细节

天宝X9设站并完成扫描后，采用软件的裁剪框功能调整视图范围，便可清楚看见点云数据与模型的叠加，同时根据需求可创建多个裁剪框，支持多区域比对。

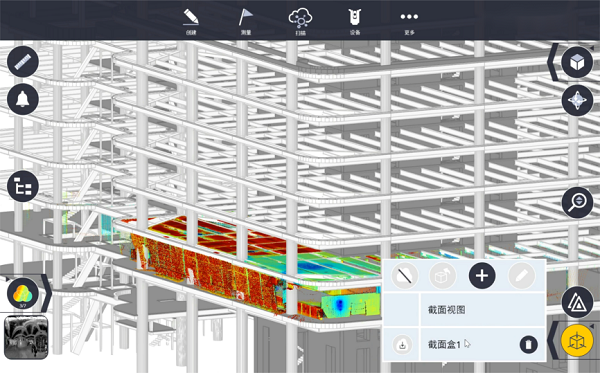

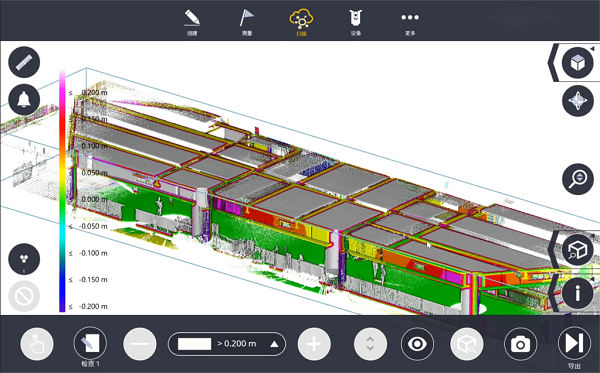

裁剪视图

03 实时检测，偏差早发现

根据项目要求设置好检测允许范围，利用Trimble FieldLink外业软件对裁剪区域进行三维检测，无需等到内业处理，现场即可完成检测分析，施工团队可以及时调整，完全不影响后续工序的连贯性。

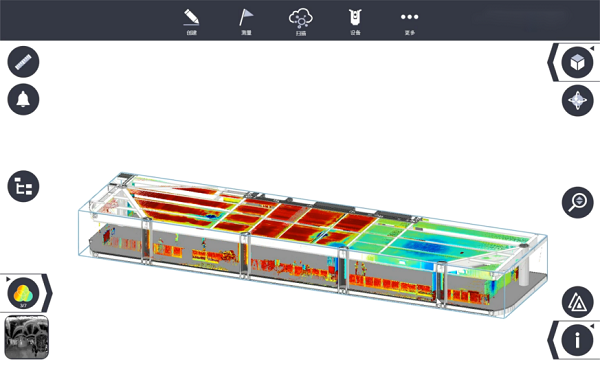

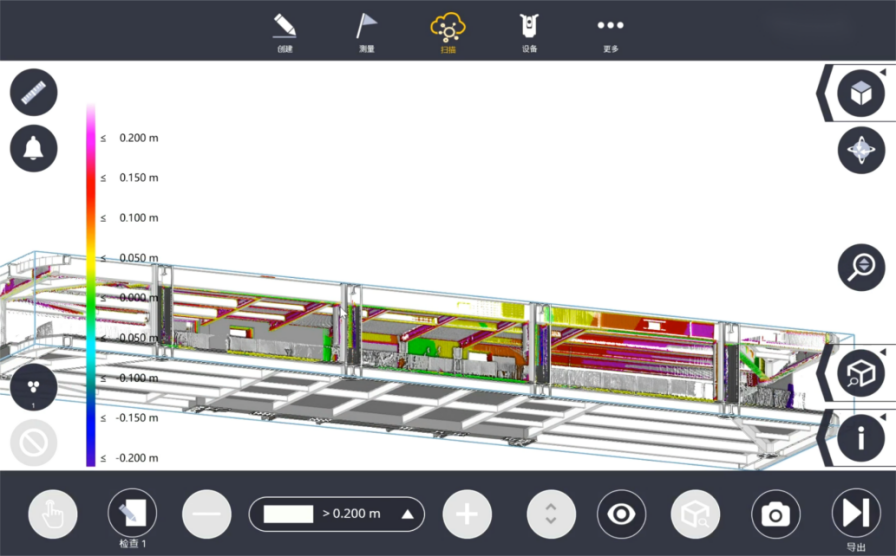

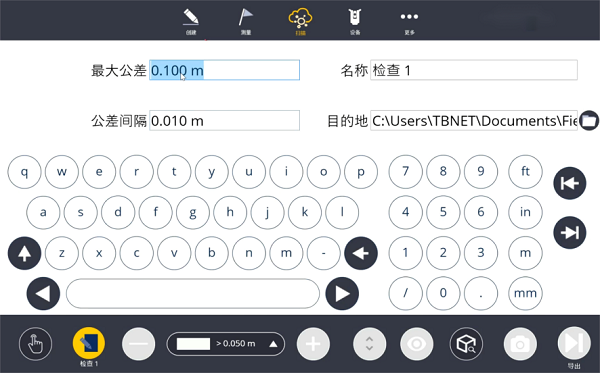

三维检测

2、内业精细处理，检测结果更具说服力

外业扫描完成后，可导出多种点云格式文件，满足常用三维检测软件需求。为使检测结果更加清晰，具有更强的说服力，可以在Trimble Realworks专业点云处理软件中进行精细化处理与深度分析。

01 导出点云，适配多软件

按需输出兼容第三方检测软件的格式。

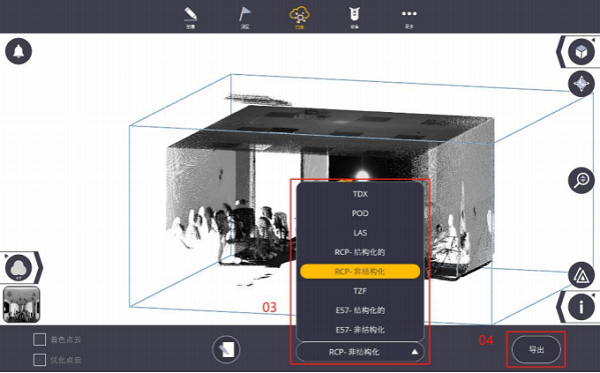

导出点云

02 精细处理，点云去噪

将原始点云导入Trimble Realworks 内业软件，进行配准精化、坐标转换、点云去噪等操作，获得干净、整洁的点云数据。

未处理的点云数据

处理完成的点云数据

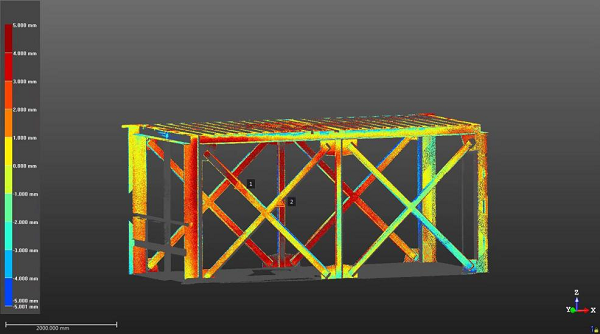

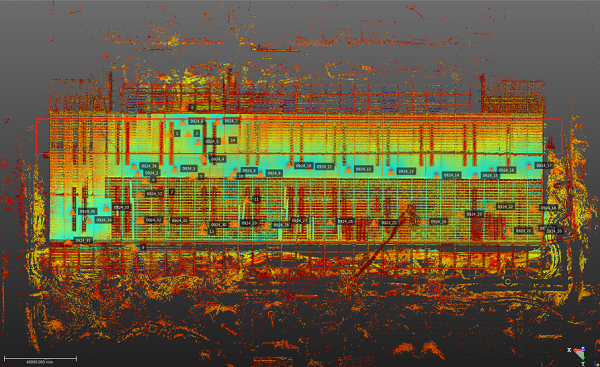

点云与模型三维检测

3、精准三维检测

处理好的点云数据，可以直接在 Trimble Realworks 中进行三维检测；如果项目有特殊需求，也能导出到第三方检测软件中进一步分析，生成最终检测报告与偏差分析。

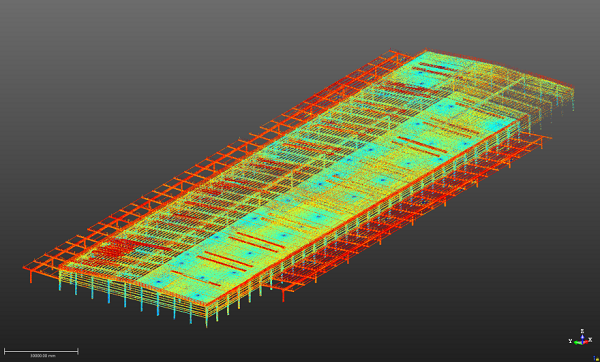

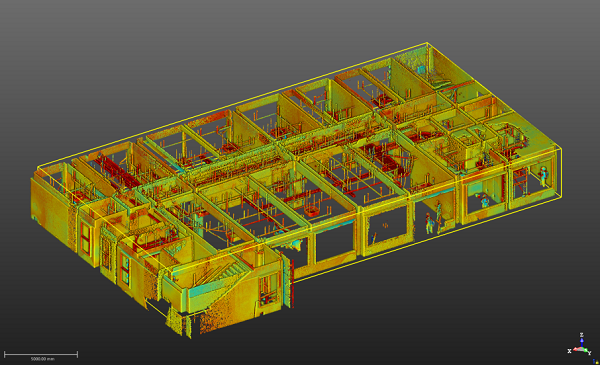

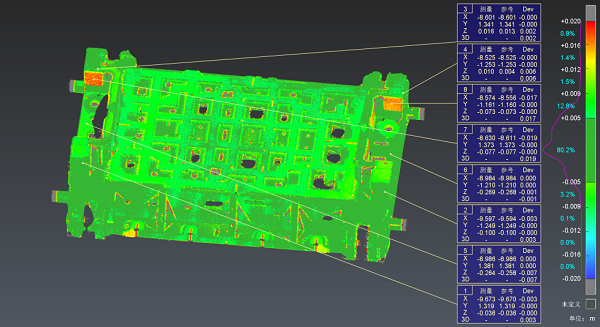

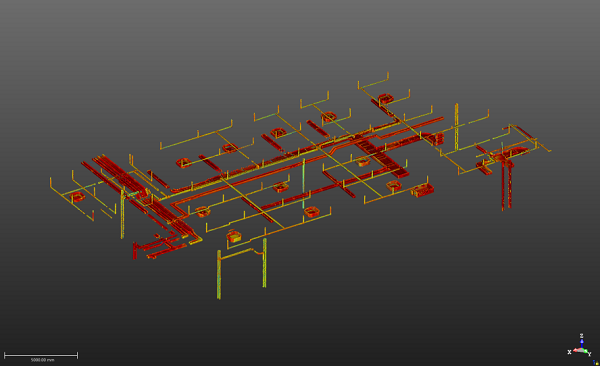

各类型项目三维检测成果

三、技术优势：重新定义“检测”的维度

天宝X9三维激光扫描仪与Trimble Fieldlink智能建造三维检测解决方案强强联合，带来四大核心优势：

• 全面覆盖，无遗漏检测：利用天宝X9能够对施工构建总体施工精度进行评定，不会遗漏每个细节，100%覆盖被测物体表面，避免抽样误差；

• 非接触测量，安全经济：利用三维扫描无接触检测的方式，减少高空作业风险与重复测量成本；

• 高效率与高精度并存：相比传统全站仪单点测量，数据采集效率高、数据成果完整丰富、数据分析精度高，检测效率和可靠性都得到极大的提高；

• 实时反馈，施工无缝衔接：Trimble Fieldlink现场三维检测功能更使成果实时性增强，对于施工存在偏差的位置可以及时调整或变更设计，不影响下一步工序的正常进行。

从建筑工程的高效施工，到工业制造的精密把控，再到文化遗产的科学保护，天宝X9 智能建造解决方案正用三维激光扫描技术，突破传统检测的局限，充分发挥BIM价值。通过模型与现场检测的结合，实现建筑施工全过程质量把控与可视化管控，提高建筑施工的质量和效率，真正做到“按模施工、BIM落地”。
