当大型体育馆的“钢铁骨架”向高空延伸，大跨度桁架舒展、异形桁架交织，每一寸钢结构的拼接、每一次高空吊装的精准，都直接决定着建筑的安全与品质。然而，传统测量靠人工单点采样，面对复杂多变的钢结构，不仅效率低下、易漏检，高空作业的风险更是时刻相伴，一旦出现偏差，动辄就是大面积返工，耗时耗力又耗成本。

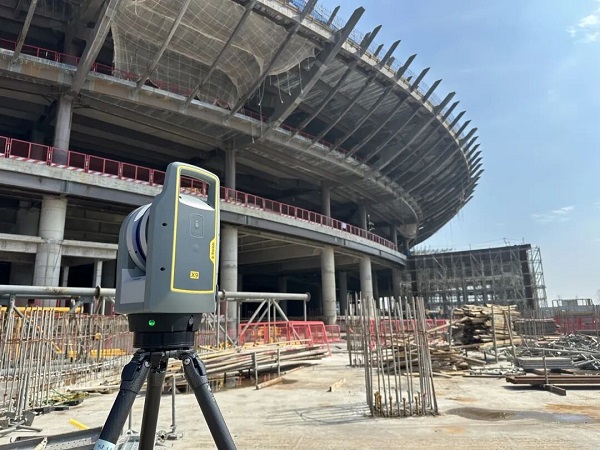

近期，天宝耐特运用天宝X9三维扫描仪，对某大型体育馆钢结构工程展开了全面的扫描检测，用三维扫描技术，给钢结构装上“火眼金睛”，毫米级把控每一处施工偏差。

1 为什么大型场馆要靠三维扫描技术？

在大跨度体育馆建设中，屋盖桁架、层间桁架数量多、造型复杂、安装要求极高。传统测量依赖人工单点采样不仅容易漏检、误差难控，还存在高空作业风险，一旦出错就是大面积返工。

三维扫描技术被誉为“实景复制技术”，它如同一个高速旋转的“三维相机”，每秒可捕获数百万个点云数据，精准还原物体的外形、尺寸与空间位置。相较于传统靠尺、全站仪的单点测量，它的核心优势在于：

• 非接触式测量，不接触构件、不影响施工；

• 每秒捕获数百万个三维坐标，形成高密度点云；

• 全面覆盖、无死角，把结构 “原样”搬进电脑；

• 毫米级精度，微小变形、安装偏差无所遁形。

2 实战案例

某在建大型体育馆，拥有复杂的桁架屋盖与层间桁架结构。面对海量的钢构件和严苛的安装精度要求，如何确保每一根杆件都“各就各位”？天宝耐特技术团队采用天宝X9三维扫描仪+Fieldlink外业软件+TRW点云处理全流程方案，对体育馆钢结构进行施工全过程精度管控。

扫描重点区域：

• 地面拼装阶段的桁架构件：检测构件在加工过程中是否存在尺寸偏差、变形等问题，确保符合安装要求。

• 吊装完成的整体层间桁架：检查桁架在吊装后的空间位置、拼接精度是否与设计模型一致，保障结构稳定性。

• 局部特殊点位：桁架端头、销轴孔等特殊位置偏差是否满足后续工序安装需求。

标准化作业流程：

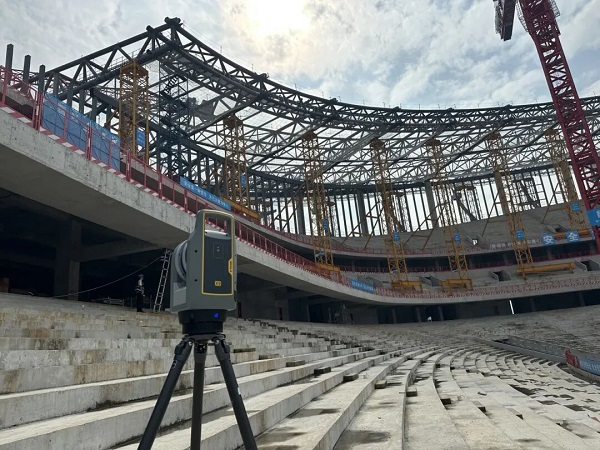

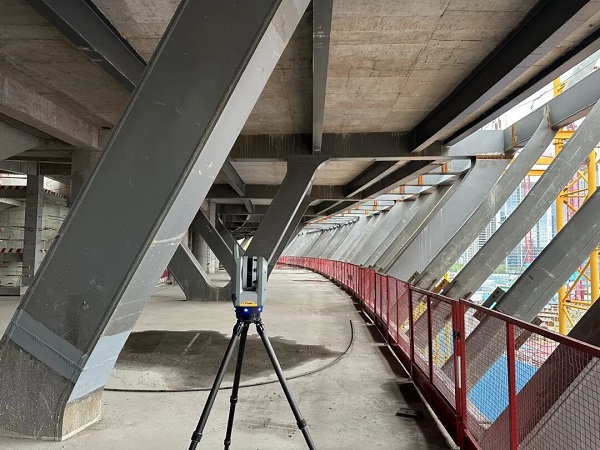

• 现场布站扫描：依托天宝 X9自动整平、自动配准、高速扫描能力，合理布设站点，确保无扫描死角，快速生成高密度点云模型。

• 点云预处理：将点云数据导入TRW点云处理软件中完成坐标统一、去噪、优化，得到干净可用的三维模型。

• BIM三维比对分析：点云模型与设计模型直接叠加分析，自动计算偏差、可视化呈现，清晰呈现出构件的偏差位置、偏差值等关键信息。

3 三大应用成果，赋能施工全周期

从地面拼装到高空吊装，从整体检测到局部排查，天宝耐特三维扫描解决方案交出了一份亮眼的“精度答卷”。

01过程精度管控

在径向桁架地面拼装阶段，天宝X9快速采集现场拼接情况，无需停止作业、清空人员，不影响正常施工。采集的点云可在现场自动拼接完成，内业处理只需简单去噪即可与设计模型比对。小型拼装构件从扫描到成果输出，不到半天时间，真正做到了“过程管控、避免返工”。

整体检测情况

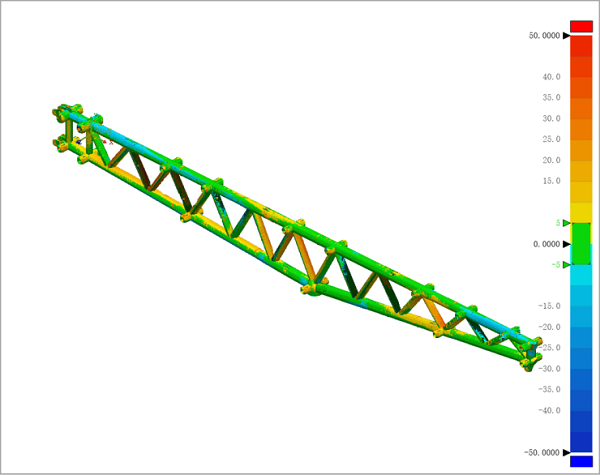

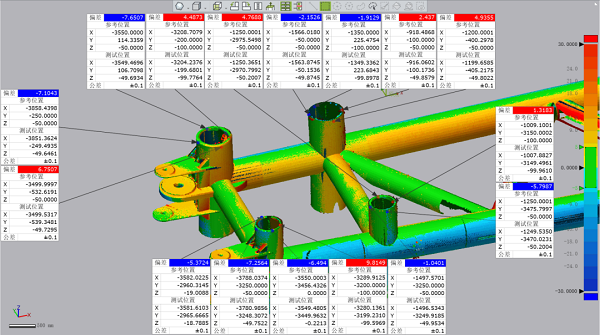

局部检测情况

02 整体吊装检测

针对桁架吊装成果检测，天宝X9架站快、扫描快，外业平板软件实时查看点云完整性，避免后期补测。采集的点云经TRW软件坐标转换、去噪处理后，与设计模型进行整体三维检测，清晰呈现吊装质量及偏差趋势，为后续调整提供精准依据。

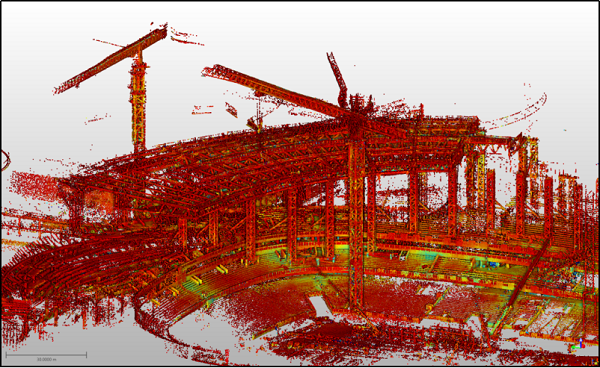

去噪前点云数据

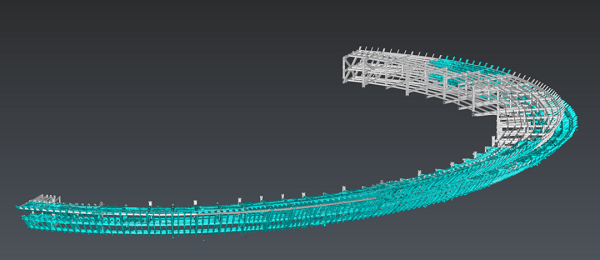

去噪后点云数据与模型叠加检测

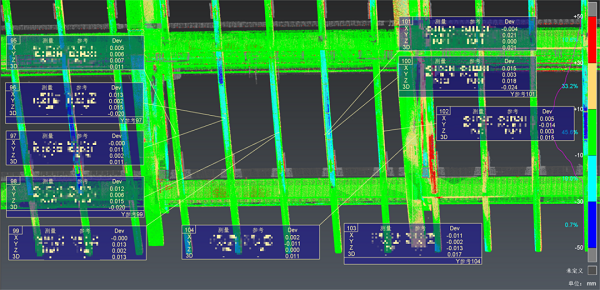

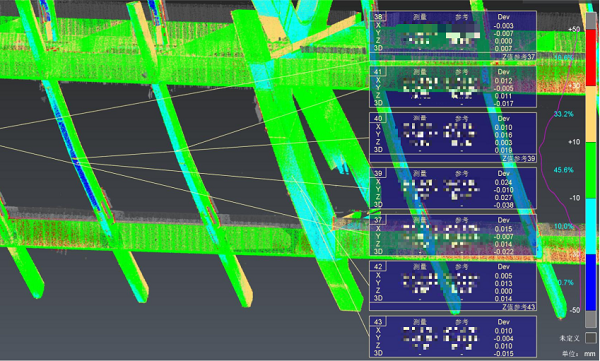

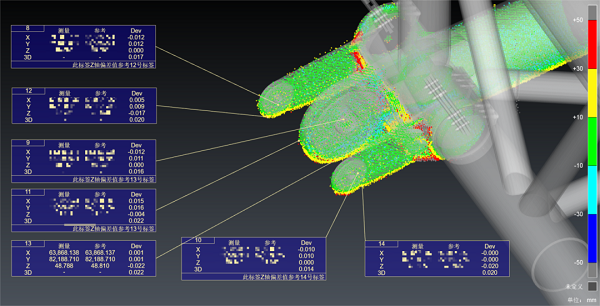

三维检测局部截图

03 特殊点位检测

桁架端头、销轴孔等关键位置，通过点偏差检测，准确判断是否满足后续工序安装要求。局部细节的把控，让整体质量更有保障。

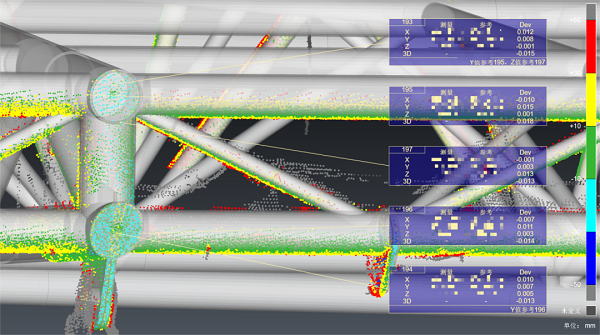

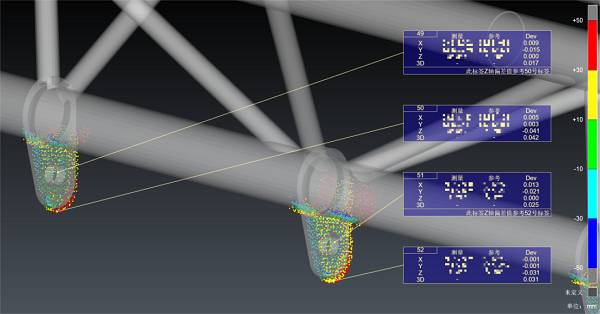

特殊点位的偏差检测

4 方案优势

钢结构工程以其跨度大、构件复杂、安装精度要求高著称，在此次项目中，天宝X9展现出的不仅是一台扫描仪的性能，更是一套完整的数字化施工解决方案：

• 高精度数据支撑：毫米级精度，精准捕捉微小变形与安装偏差；

• 提供整改依据：基于检测结果，施工团队可及时修正偏差构件，确保后续安装顺利推进；

• 高效完成检测任务：对于大型桁架等复杂构件，传统测量可能需要数天时间，而三维激光扫描几小时就能完成数据采集，大幅提升施工效率；

• 三维可视化比对：点云模型与设计模型直观叠加，偏差位置、数值一目了然，施工人员快速定位问题、精准调整；

• 减少施工返工：提前发现构件加工和吊装过程中的偏差，及时进行修正，避免后期大规模返工。

从大型体育场馆到会展中心、高铁站、超高层，天宝耐特长期专注三维扫描、BIM检测、数字化施工管控，以专业设备、成熟方案、资深技术团队，为钢结构、幕墙、土建、机电等工程提供全周期精度保障。

未来，天宝耐特将持续以高精度三维技术赋能智能建造，为更多重大工程提供“看得清、测得准、管得住”的数字化解决方案。
