随着数字矿山建设的加速推进，空间数据采集技术成为矿山数字化转型的重要支撑。在此背景下，天宝耐特在华南某大型金矿完成了灵光L2pro手持SLAM三维激光扫描技术的深度应用实践，以硬核技术破解矿山作业难题，实现井下数字孪生底座构建、精准盘料、安全监测、地质素描全流程数字化落地，为矿山精细化管理交出了一份高质量答卷。

一、项目背景

华南某大型国有井工金矿，开采历史悠久，井下巷道总长度超8公里，涵盖掘进工作面、运输巷道、硐室、储料场等多个场景，现有生产环节面临多种挑战：

• 井下无GPS信号、巷道狭窄且弱特征明显，传统架站式扫描效率低、盲区多，无法快速完成全空间数据采集；

• 储料场采用人工丈量方式，误差达±5%~10%，无法满足库存核算与财务结算的精度要求，给企业成本管控带来不便；

• 井下巷道变形监测频次低，隐蔽险情难以及时发现，存在安全隐患；

• 地质素描难，人工与摄影测量方式效率低、精度差，且存在安全风险。

本次项目核心目标是依托灵光L2pro手持三维激光扫描技术，构建矿井井下数字孪生底座，完成井下巷道全空间数字化建模、储料场精准盘料与采空区方量计算、井下巷道变形与安全监测、地质素描四大核心任务，实现矿山生产全流程数据化、可视化、精细化管理，提升作业效率、保障生产安全，同时满足行业相关精度标准。

二、设备选型

结合项目需求与井下复杂作业环境，本次项目选用专为复杂环境打造的灵光L2pro手持三维激光扫描仪，深度集成了多源感知模块，融合AI智能算法，可实时直出点云数据，精度堪比后处理效果，可匹配矿山井下作业需求。

技术亮点：

• 强环境适配能力：支持Multi-Slam多源融合算法，激光+视觉+IMU协同定位，弱特征环境下依然稳定；

• 高精度与实时性：平面/高程绝对精度≤3cm，相对精度≤2cm，点云厚度仅5mm，100万点/㎡的稠密点云可完整还原各类细微特征；

• 便携高效与安全：设备仅1.7kg，单人手持即可作业，非接触式测量方式，大幅降低人员安全风险；

• 数据无缝衔接：支持外接RTK/CORS，直出带绝对坐标点云，可直接导LAS/PLY/DXF等格式，无缝对接矿山GIS、BIM管理平台及CAD绘图软件，无需二次格式转换。

三、项目实施

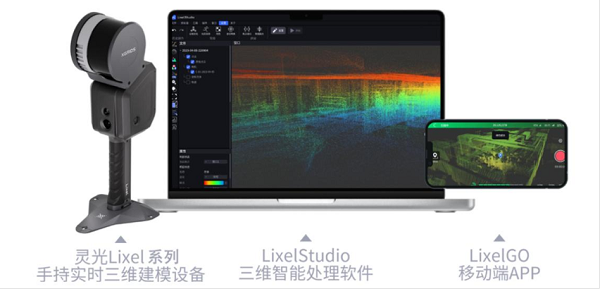

依托灵光L2pro手持三维激光扫描仪，项目分4个核心模块推进，结合LixelStudio 三维智能处理软件、LixelGo 移动端 APP，手机端可实时预览点云质量，PC 端一键预处理工程数据，实现外业采集、内业处理的高效联动。

01 井下巷道全空间数字化建模

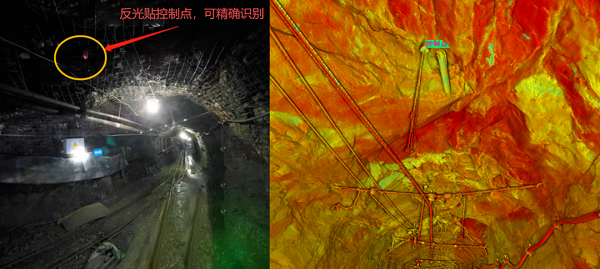

• 前期准备：作业前对井下巷道进行现场勘察，规划“井”字形扫描路线，按照控制点布设规范，每隔80-100m布设1个反光贴控制点（控制点需避免在同一直线），确保控制点均匀分布于扫描测区。

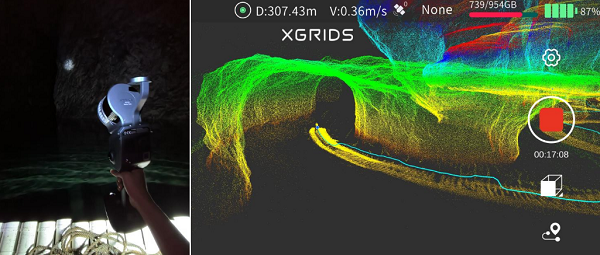

• 外业采集：单人手持L2pro，静置初始化15秒后沿规划路线移动，手机端LixelGo App实时查看点云，复杂区域放慢速度、停留扫描，无需换站，断点续扫自然衔接。

• 内业处理：将采集的点云数据导入LixelStudio软件，利用软件一键去噪、配准功能，自动滤除井下人员、设备等动态干扰物，结合布设的控制点完成坐标校准，通过无间™点云算法优化点云质量，生成高精度真彩三维网格模型。

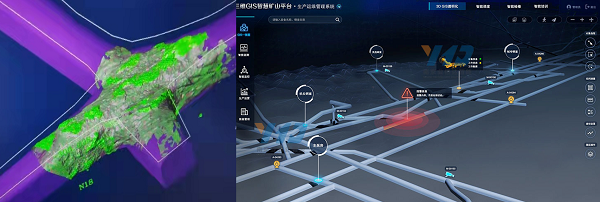

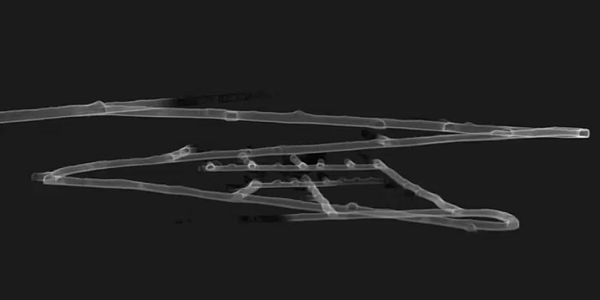

• 三维建模：将采集的点云导出LAS格式进行三维建模，完成巷道、硐室、暗河的全空间数字化复刻，清晰还原巷道支护结构螺栓间距、管线走向细节、暗河边界轮廓等细微信息，精度完全满足矿山数字孪生底座的建设要求。

02 采空区方量计算

针对3组采空区，利用L2pro完成方量计算，误差分别仅为1%、0.6%和2%，远优于行业≤3%的精度要求。

实施流程：

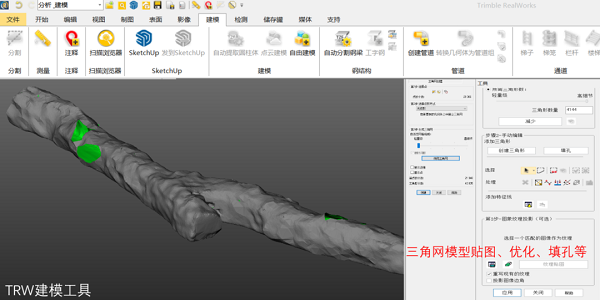

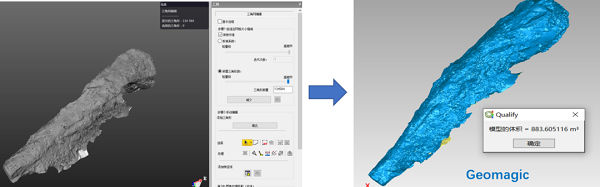

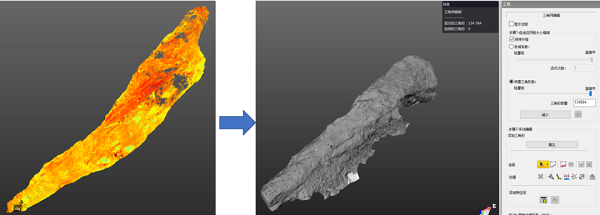

• 将外业采集到的点云拟合为三角网格模型；

• 将拟合好的三角网格模型导入到Geomagic软件，自动计算出模型的体积；

• 与传统人工实测对比，最小误差仅0.6%，数据客观可追溯，有效解决结算纠纷，实现库存精细化管理。

03 井下巷道变形与安全监测

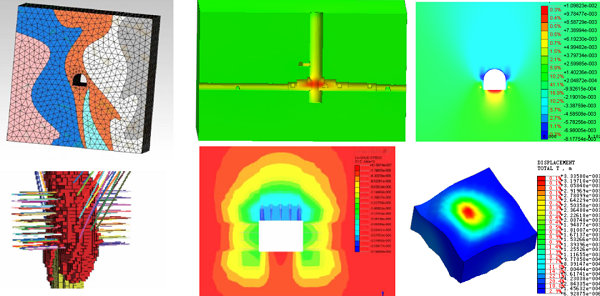

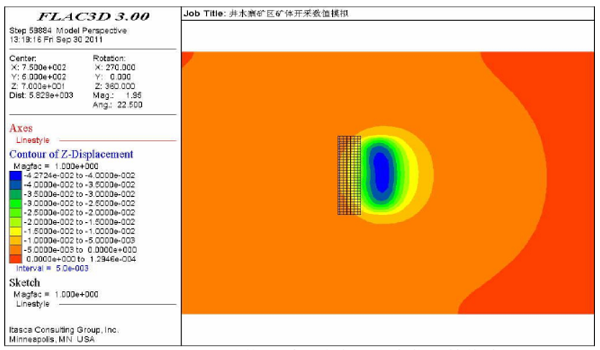

每周1次周期性扫描，采用与基准期一致的扫描路线与参数，确保采集数据的一致性，每次扫描完成后，通过FLAC3D软件将当期点云与基准期点云进行差分分析，精度远超传统监测方式，为险情预警提供了精准的数据支撑。

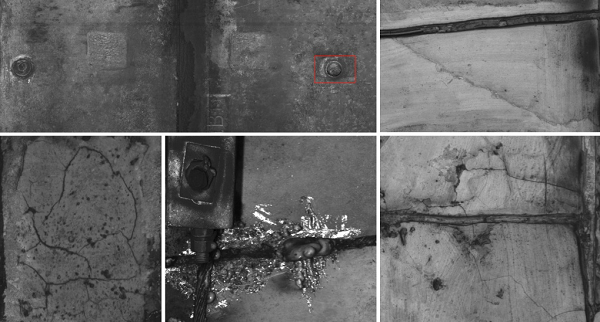

04 地质素描

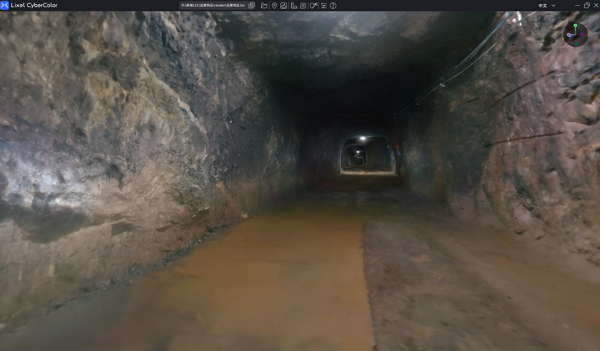

L2pro的强大扫描能力为矿洞数字化奠定了基础，而Lixel CyberColor（LCC）技术则实现了矿洞实景的完整复原。基于Multi-SLAM+3D高斯泼溅技术的新一代三维内容生产技术，通过自研算法和对3DGS技术的优化，自动化生成超逼真的大场景三维模型，快速构建厘米级精度实景三维模型，精准还原矿洞结构与核心部件细节。

四、项目总结

本次项目充分验证了L2pro手持三维激光扫描技术在数字矿山建设中的强大适应性与实用性。它不仅解决了矿山井下无GPS、空间复杂、作业风险高、数据精度不足等行业痛点，更实现了：

• 巷道全空间数字化建模

• 储料场精准盘料与方量计算

• 巷道变形与安全监测

• 地质素描全流程数字化

相较于传统技术，L2pro不仅降低了人工成本与作业风险，更实现了数据的精准化、可追溯化，成为矿山数字化建设的核心竞争力。随着数字矿山建设持续深入，L2pro将进一步拓展在露天边坡监测、采空区稳定分析、应急救援建模等场景的应用，与BIM、GIS、物联网等技术深度融合，构建更全面、更智能的矿山数字孪生体系，助力矿业行业迈向高质量、安全、高效的智能化发展之路。
