随着城市轨道交通、公路隧道、水利隧洞及矿山巷道等基础设施的大规模建设与长期运营，隧道结构安全监测的重要性日益凸显。

然而，传统隧道变形监测多依赖全站仪、收敛计等设备进行定点、定断面测量，受测点数量和布设条件限制，难以全面覆盖隧道衬砌表面。对于局部鼓胀、错台、裂缝等隐蔽性变形，仅依靠有限测点进行监测，容易出现“以点代面”的问题。

如何实现更大范围、更高效率、更安全的隧道变形监测？

天宝耐特基于灵光L2pro手持SLAM扫描仪，推出了一套面向隧道施工与运维变形管控的新型数字化解决方案，为行业提供了一种全新技术思路与应用路径。

该设备依托激光雷达、IMU惯性单元、双目视觉系统以及自研Multi-SLAM 算法，无需GPS、无需频繁架站，单人即可沿隧道快速完成全断面三维数据采集，并通过多期点云配准，实现隧道衬砌变形的全域可视化分析。

一、项目背景：传统监测难以覆盖隧道“全域”

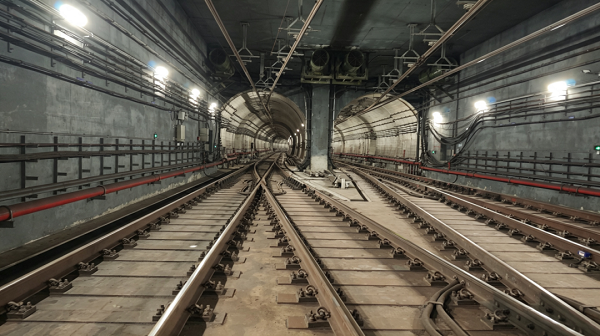

本项目为某城市地铁运营盾构隧道，全长2780m，建成通车已有8年。长期运营过程中，隧道结构可能受到列车动荷载、地层不均匀沉降以及地下水侵蚀等因素影响，衬砌容易出现管片错台、拱壁鼓胀、接缝渗水、局部开裂等病害。

项目原有监测方案主要采用全站仪，每10m布设一个监测断面，对有限特征点进行变形监测。这种方式虽然能够获取重点位置的变形数据，但对于衬砌表面大范围、局部性的鼓胀、变形以及浅层裂缝等问题，难以进行全面量化。因此，本项目引入灵光L2pro手持SLAM技术，对隧道进行全域三维扫描，建立隧道高密度三维点云数据，并通过多期数据对比，实现隧道衬砌变形的全域感知与精细化分析。

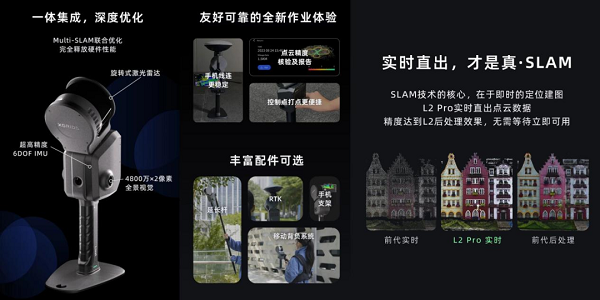

灵光L2pro核心优势

• 轻量便携：整机约1.7kg，单人手持作业，单电池续航约90分钟，适合长距离隧道快速巡检。

• 高密度点云采集：点间距可达1mm，点云厚度约5mm，点密度最高可达100万点/㎡，能够形成高密度隧道三维点云数据。

• 大范围快速扫描：测程0.5～120m（长距可达300m），拥有360°×270°大视场，可快速覆盖隧道拱顶、边墙及仰拱等区域。

• 数据直出：实时直出LAS/E57/RCS等通用点云格式，无需二次后处理。

• 复杂环境适应能力强：依托Multi-SLAM算法，在无卫星信号的隧道、井下等无信号环境中仍可稳定作业建图。

二、工作原理：多期点云对比，实现全息变形监测

L2pro在本项目中的核心应用，并不是简单地“扫一遍隧道”，而是通过多期点云数据采集与配准比对，建立隧道变形监测体系。

01 多源融合定位建模

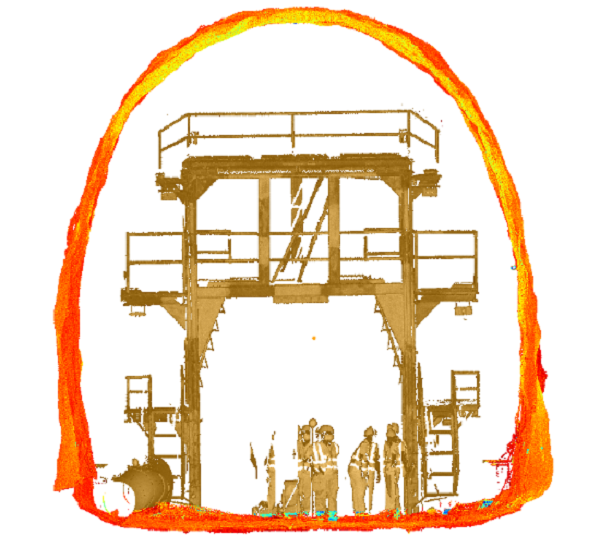

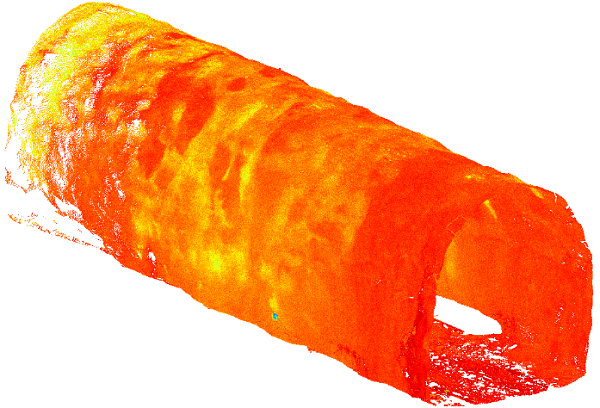

SLAM算法实时解算设备行走轨迹，激光每秒数十万点脉冲采集衬砌三维坐标，同步融合惯性姿态数据，自动拼接生成隧道原始全息三维实景模型。

02 多期点云精准比对

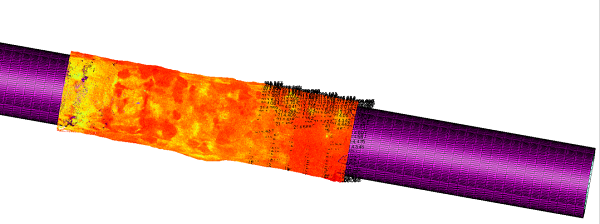

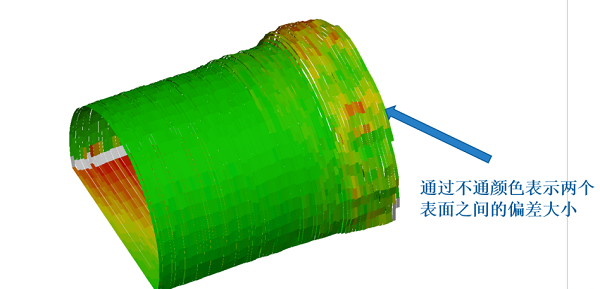

首期基准：采集竣工或初始状态点云，统一转换至设计坐标系；复测扫描：周期性手持遍历同一段隧道，获取二期实测点云；软件叠合：通过 PCAS、TBC等点云处理软件完成两期点云精准配准，逐点计算空间偏移量，输出毫米级变形数据，并以彩色变形云图直观呈现（红色=超限变形，黄色=预警变形，绿色=正常）。

03 数据落地应用

拆分离析断面收敛值、局部单点位移、裂缝张开量，并可对接BIM/CAD图纸，一键生成监测报告。

二、作业流程：传统监测难以覆盖隧道“全域”

01 前期布设基准控制点

为统一多期数据的全局坐标系，首期扫描前，需沿隧道建立稳定的基准控制网络。在地铁、铁路隧道中，可利用沿线预埋的CPⅢ控制点进行坐标校准（仅需少量点位，无需全线加密）；而在公路、水利隧道中，则可通过预埋少量观测标或利用已知设计坐标的控制点，作为点云拼接与坐标转换的基准。

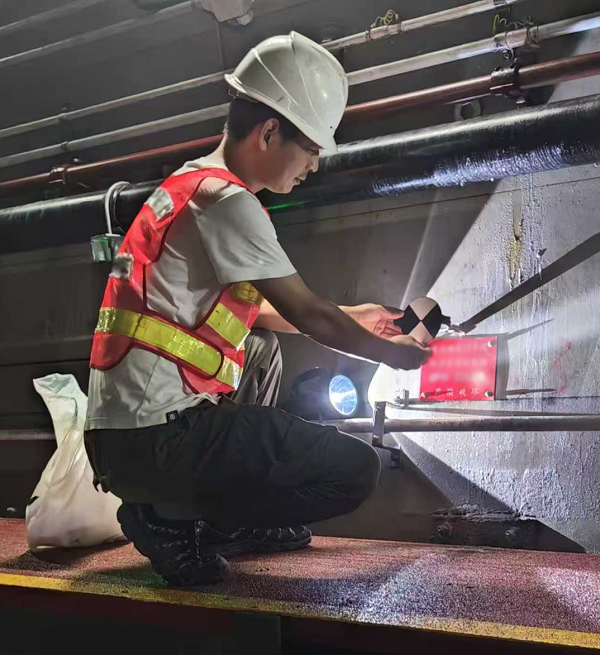

通过这些控制点，首期扫描时利用标靶球或特征点即可将点云锚定至绝对坐标系，确保后续复测数据的基准统一。

02 首期基准数据采集

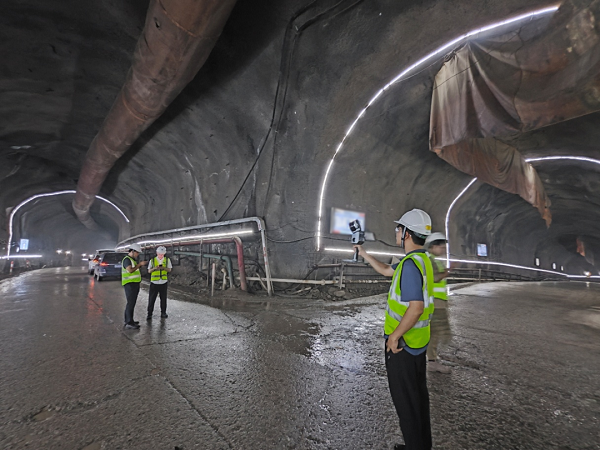

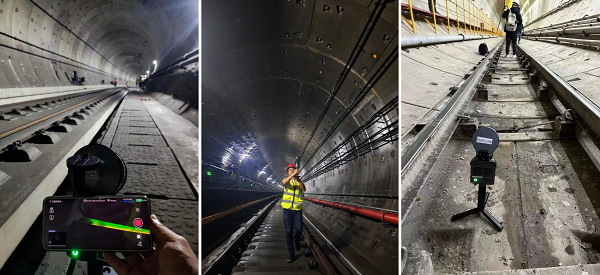

单人手持L2pro，匀速沿隧道中线步行，1km隧道仅需10~20分钟即可完成全洞点云采集。设备防尘抗暗光，即使洞内无照明、粉尘弥漫，同样稳定作业，一次性获取拱顶、边墙、仰拱全断面全息数据。

03 点云预处理

通过去噪、剔除风管、电缆、临时支架等非衬砌杂物，优化点云密度，导出.e57或.rcs通用格式，归档留存基准档案。

04 隧道施工期（初支、二衬变形管控）

• 初支阶段：监测围岩收敛、钢拱架挤压变形、初支开裂，同步核算隧道超欠挖数值，替代传统5m一个断面人工收敛计测量，快速排查大变形风险段，效率提升15倍。

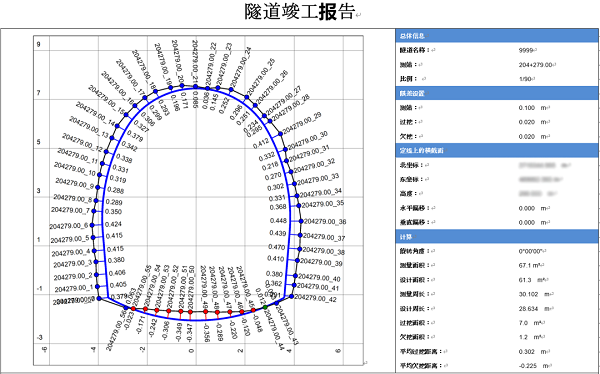

• 二衬完工验收：全隧道全息扫描，对比设计模型，核查二衬厚度、衬砌变形、净空侵限，批量生成竣工三维模型。

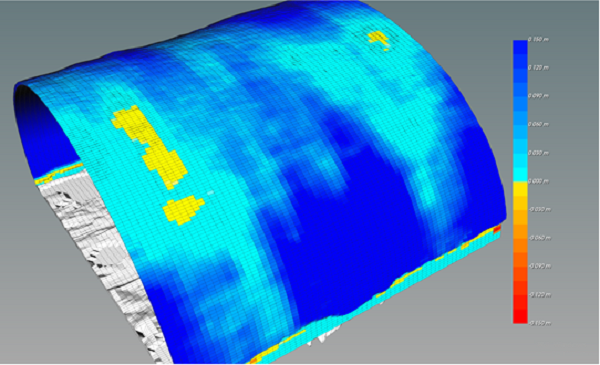

初支厚度检测

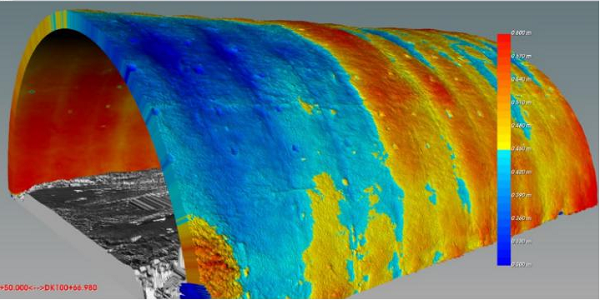

二衬厚度检测

05 运营期周期性复测全息预警监测

按月、季度开展重复步行扫描复测，统一坐标系下与首期基准点云差值分析：

• 整体：统计全隧道衬砌整体收敛、围岩挤压变形趋势；

• 局部：精准捕捉衬砌鼓胀、表层剥落、裂缝周边微小位移。

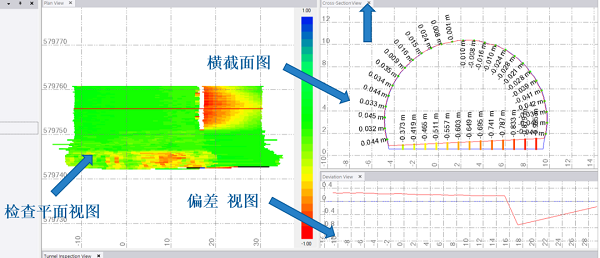

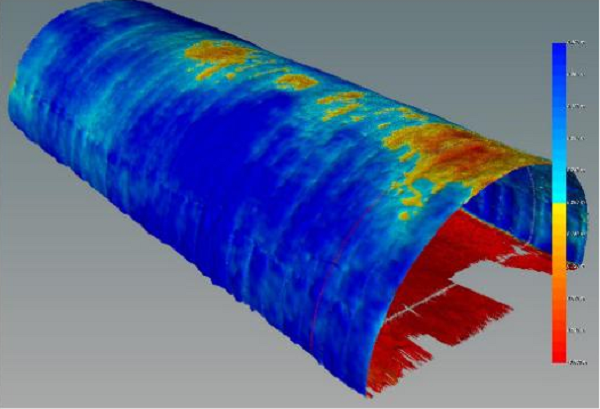

系统自动输出断面收敛曲线图、全域变形热力图、变形速率统计报表，配套红黄分级预警机制，隐患可视化，风险一目了然。

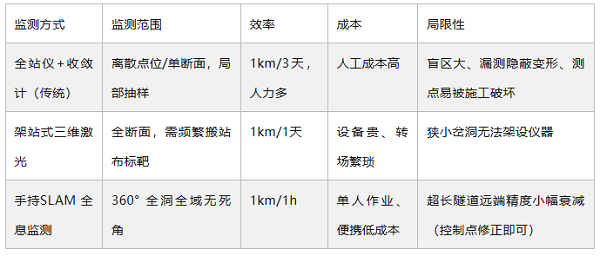

四、方案对比：手持SLAM带来哪些改变

对于超长隧道而言，手持 SLAM 的优势不仅体现在“扫得快”，更重要的是能够改变传统监测“依靠少量测点判断整体状态”的模式：

• 全息全覆盖：无监测盲区，衬砌微小鼓胀、细微裂缝变形全部量化，解决传统“以点代面、漏报隐患”痛点；

• 作业安全：非接触式远距离激光采集，无需人员攀爬拱顶、进入危险变形区；

• 数据复用：点云既可变形监测，又能直接用于隧道三维BIM建模、竣工出CAD图纸，一测多用。

本项目通过L2pro手持SLAM技术，对全长2780m盾构隧道开展全域三维数据采集，将传统有限测点监测进一步拓展至连续三维空间数据监测。从首期基准数据建立，到后续周期性复测，再到多期点云配准分析，最终形成一套覆盖数据采集—三维建模—变形分析—成果输出的数字化工作流程。

这套工作流程不仅提升了隧道变形监测的数据覆盖能力和作业效率，也为后续隧道数字化管理提供了可持续利用的三维数据基础。未来，手持SLAM技术还可进一步应用于城市地铁、公路隧道、引水隧洞、矿山巷道等地下空间场景。从“定点测量”到“全域扫描”，从“单次检测”到“多期对比”，从“数据采集”到“数字化管理”，手持SLAM技术正在为隧道施工与运营安全监测带来更加高效、完整的技术方案。
