在石油、化工等行业中，储罐作为重要的存储设施，其结构安全直接关系到整个系统的稳定运行。而传统的罐体检测方式，如围尺法、光学参比线法、光电测距法、全站仪法等，普遍存在测量时间长、人工强度大、精度不足等问题，远远无法满足现代工业的检测需求。

随着三维激光扫描技术的发展，储罐检测迎来了全新的解决方案。今天我们就以天宝耐特技术团队利用天宝SX12三维激光扫描仪为例，来看看它是如何提升检测效率与精度的。

01 储罐检测为什么这么难？

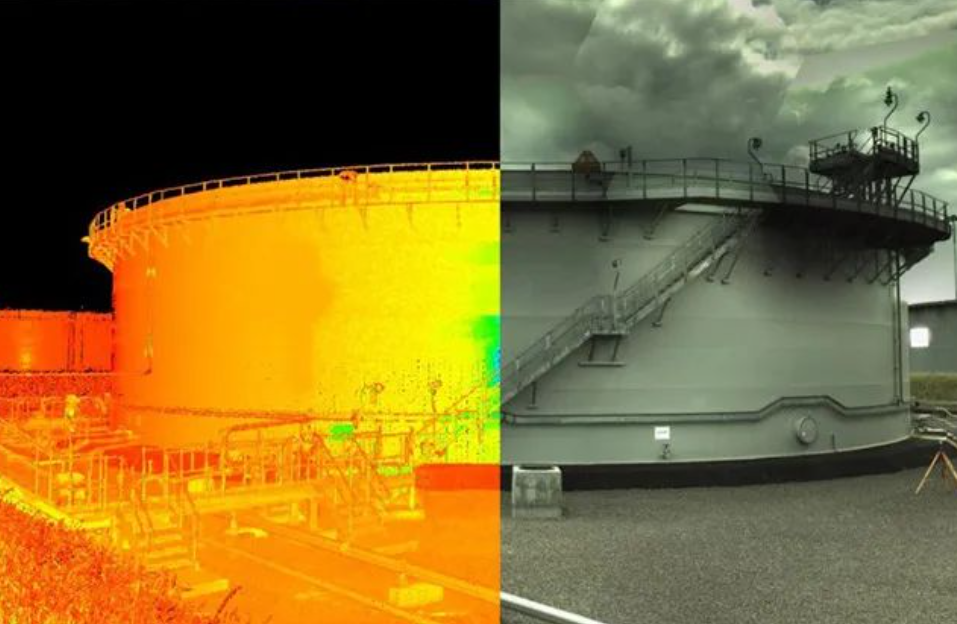

储罐结构复杂，常配有加热盘管、浮筒、支撑架、立式输油管等附件，这让传统人工测量举步维艰。有时甚至无法进入内部获取有效数据，影响整体体积和变形分析的准确性。而三维激光扫描技术，能在无需接触罐体内部的情况下，快速采集全面的三维数据，真正做到高效、安全、无损检测。

02 三维激光扫描的检测原理

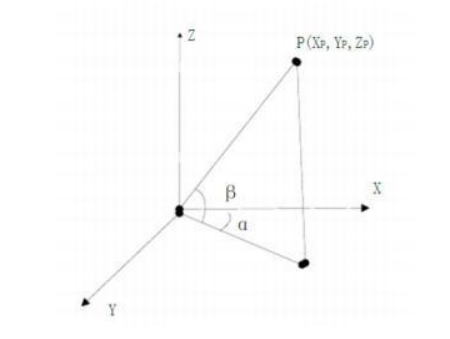

三维激光扫描仪通过高速旋转的反光镜将激光脉冲发射至被测物体，通过计算光线返回的时间差，即可精准获取被测目标到仪器的距离。配合软件计算激光发射角度，就能重建出高密度、高精度的三维坐标模型，完整还原储罐的空间结构。

以天宝SX12为例，它具备26600点/秒的扫描速度、最大600m的测量范围和±1mm的测距精度，能快速完成整个罐体的点云数据采集。

03 储罐垂直度与变形检测流程

三维激光扫描仪通过高速旋转的反光镜将激光脉冲发射至被测物体，通过计算光线返回的时间差，即可精准获取被测目标到仪器的距离。配合软件计算激光发射角度，就能重建出高密度、高精度的三维坐标模型，完整还原储罐的空间结构。整个检测流程包括以下几个步骤：

1. 现场扫描

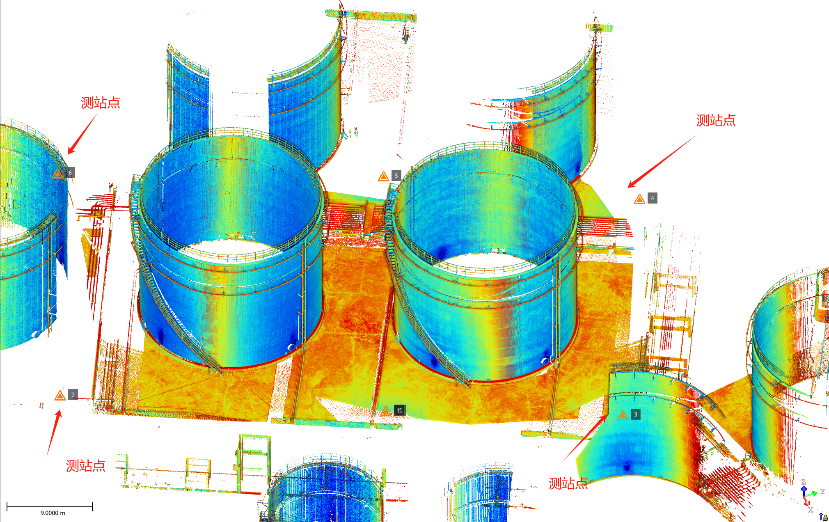

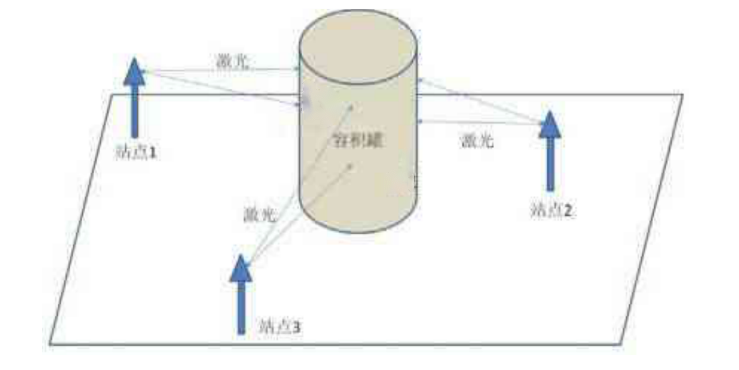

借助SX12的超高速扫描能力，只需在罐体四周布设4~5个测站，即可在20分钟内完成整罐外业数据采集。

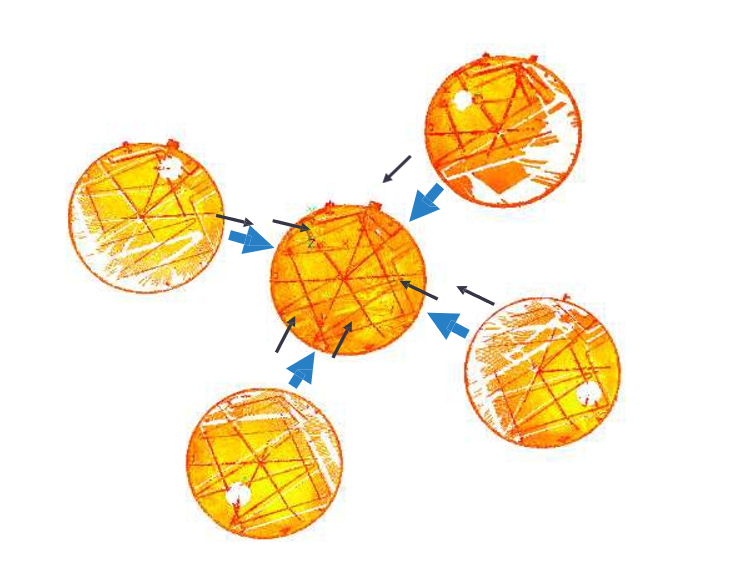

2. 点云拼接与配准

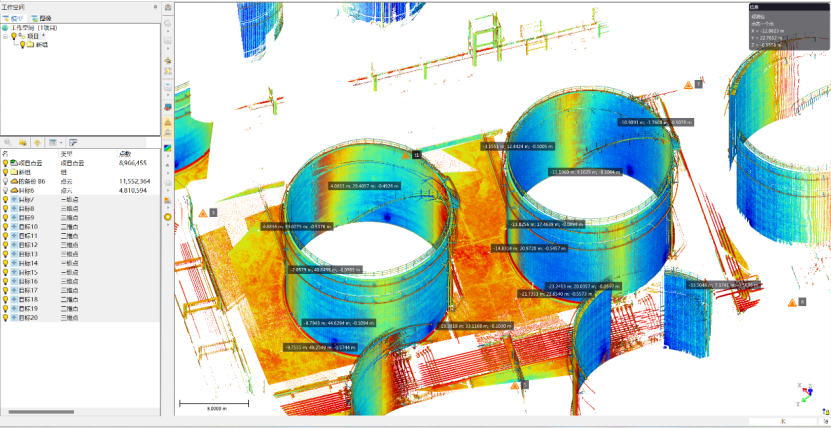

使用TRW软件将各测站采集的点云数据自动拼接到同一坐标系，形成完整三维模型。

3. 点云分类与去噪

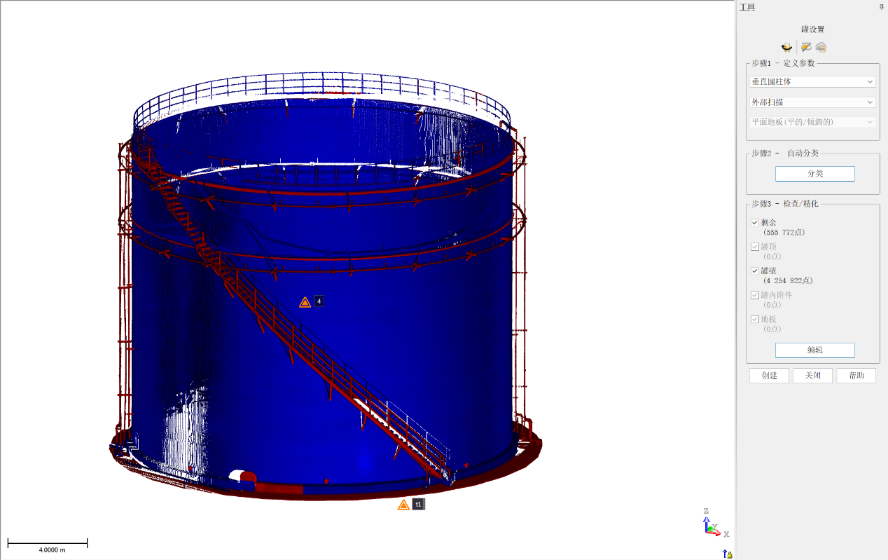

软件自动识别罐壁、附件与杂点，并将罐壁，罐外附件和杂点分类出来。

4. 圈板分析与垂直度计算

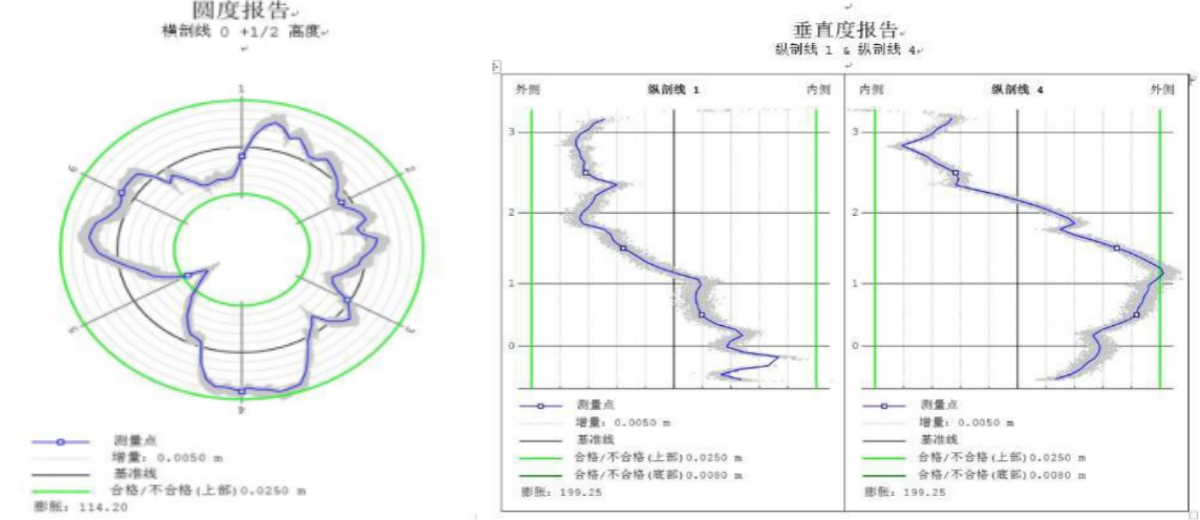

根据点云数据，自动分层提取圈板数据，分析各部位圆度与垂直度，精准评估罐体倾斜和变形情况。

5.沉降观测应用

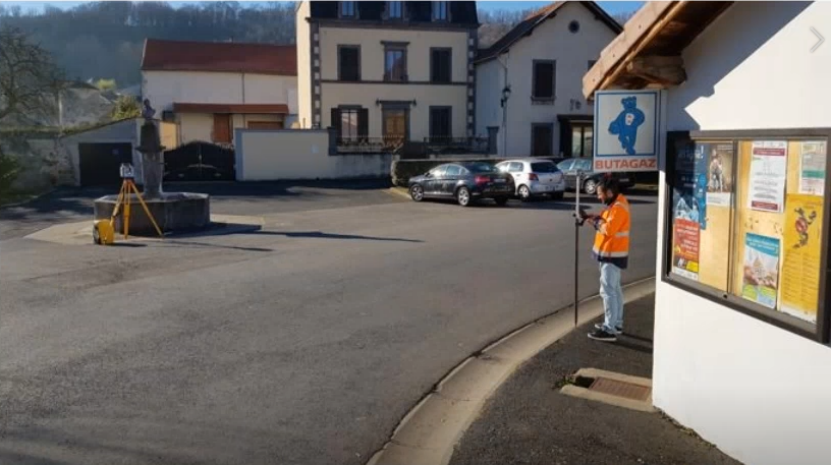

除了形变分析，SX12还能进行沉降观测。它支持结合全站仪模式与点云提取，沿罐壁提取固定沉降点坐标，与往年数据比对，快速判断基础是否存在沉降问题，为维护决策提供科学依据。

04 数据智能分析，结果可视直观

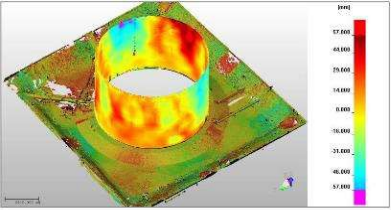

通过TRW油罐模块，工程师可将当前扫描数据与设计模型、历史数据进行比对，自动生成变形趋势图、三维误差热力图等直观可视化结果，不仅适用于工程评估，也方便在项目汇报中展示。

技术总结：高效、全面、留存性强

三维激光扫描技术彻底改变了储罐检测的方式：

● 全面无死角：实现储罐内外三维建模；

● 快速高精度：数分钟即可完成检测；

● 可重复对比：点云数据可保存，便于后期溯源和复测；

● 智能化分析：支持圈板、垂直度、椭圆度等多维度计算。

无论是在初始施工验收，还是定期健康监测中，三维激光扫描技术都展现出巨大的价值。储罐安全无小事，天宝耐特用科技守护每一分“容量”安全。未来，相信更多的工业检测也将在三维激光扫描技术的助力下，迈入更智能、更高效的新阶段。
