本期与您分享的是来自Trimble在澳大利亚的授权经销商UPG的创新项目。该成功案例是澳大利亚首个将废弃金矿改造成抽水蓄能电站的项目。

项目背景

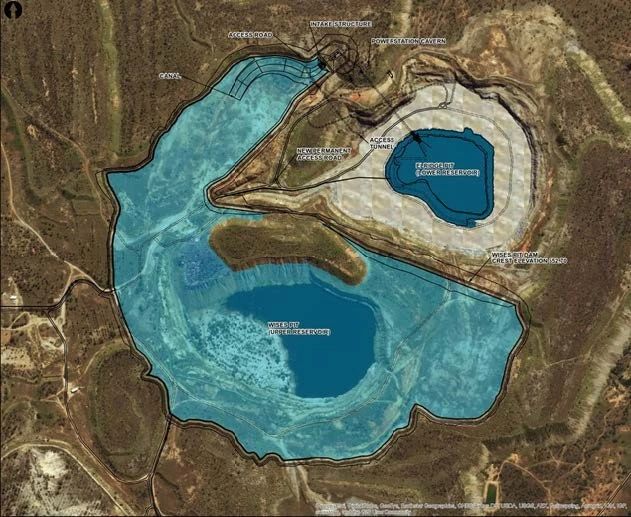

Kidston抽水蓄能电站建成后将是澳大利亚第三大蓄电装置。其中一项主要任务是挖掘一条全长约1.5公里，宽6米，高6米的地下隧道，该隧道将通往在地下250米处修建的发电站机房，为主要的发电和抽水设备提供通道。由于其前身是废弃金矿，因此该项目具有独特的土方工程、地下隧道和结构/机械部件结合，所有这些都需要精确的测量控制和施工技术。

项目难点

• 覆盖面积广——50多台用于挖掘、运输和隧道施工的设备，昼夜轮班工作。

• 作业时间紧——挖掘、喷浆、钻孔和爆破之间的周期时间非常紧张。

解决方案

1. 天宝SX12

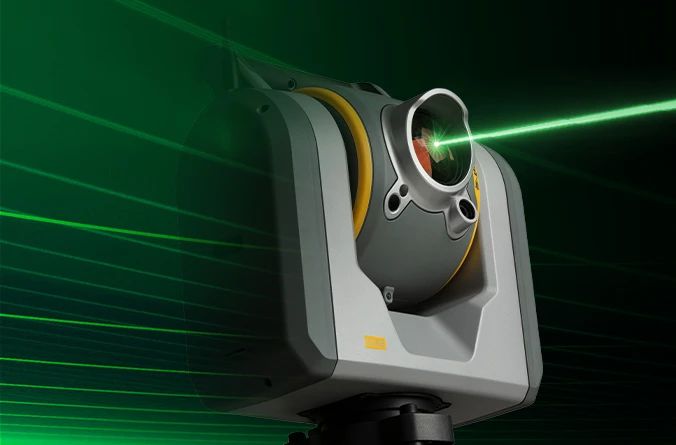

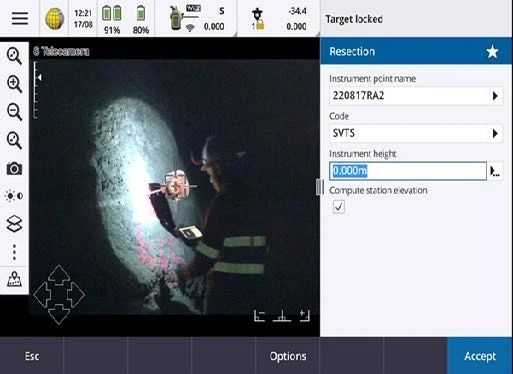

测量团队使用天宝SX12和TSC7执行日常任务。SX12的绿色激光即使在光线不足的情况下也非常容易识别，同轴数码相机改变了单人操作的游戏规则，极大提高了测量任务的效率。

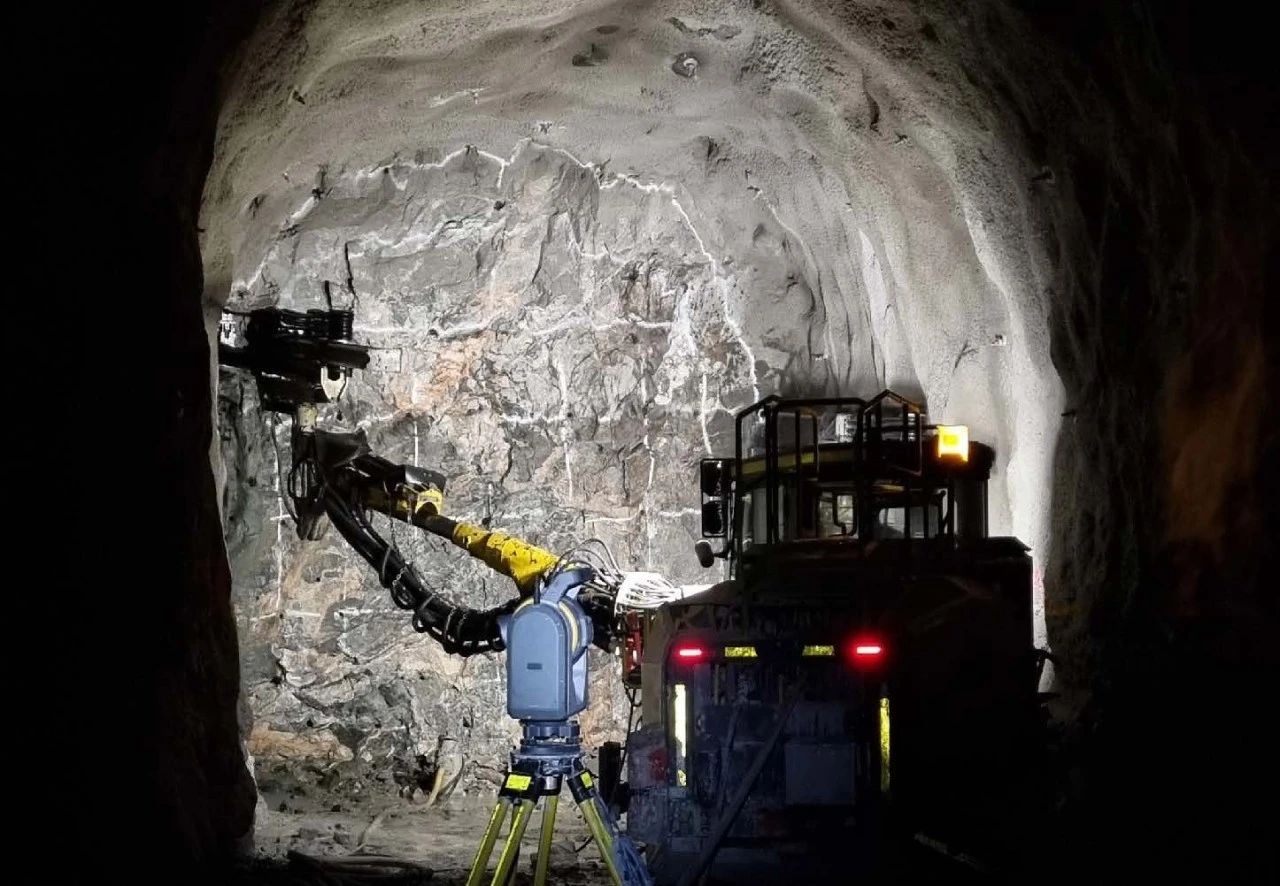

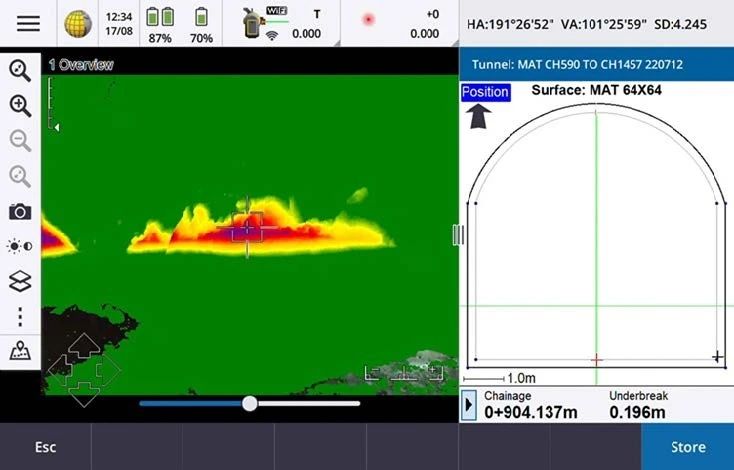

测量团队可以迅速在礃子面附近架设SX12，测量新开挖的表面或最近完成的喷浆，并通过TSC7控制器上的表面检查功能确认结果是否符合设计要求。通过检查图，可以对确定的区域进行上色，如有必要还可以显示需要返工的地方，从而节省了返回隧道的时间。这样一来，在测量团队离开现场之前，他们就可以向操作人员和监理人员提供下一步的作业指导了。

2. Trimble Access (TA) 隧道模块

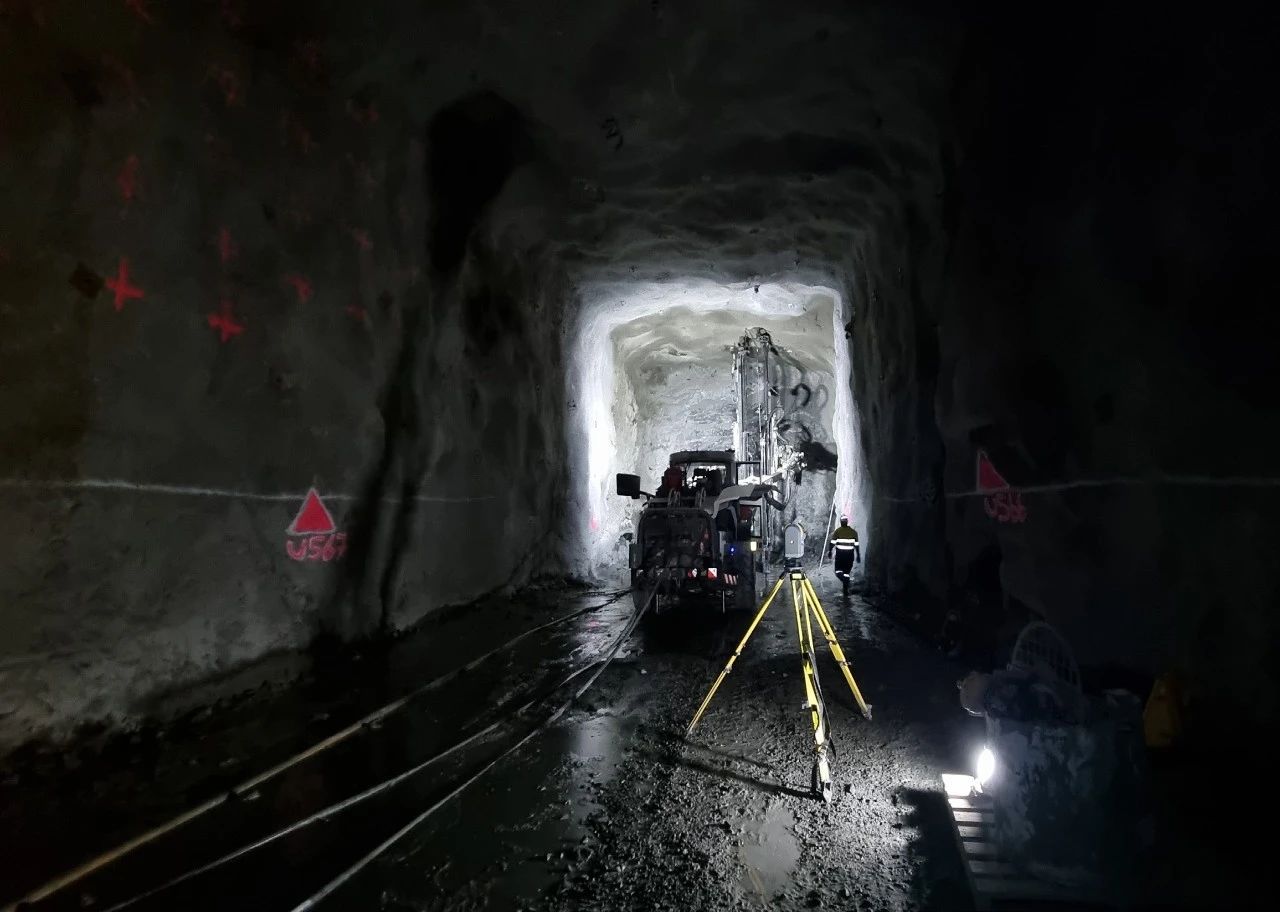

TA隧道模块是与行业合作开发的专业的隧道挖掘和采矿应用程序，工作流程简单。测量员将TSC7与该应用程序配合使用，能够快速标记出钻爆点，还可以自动远程操作仪器，并在预定义的标定时间内转向感兴趣的点进行喷漆。

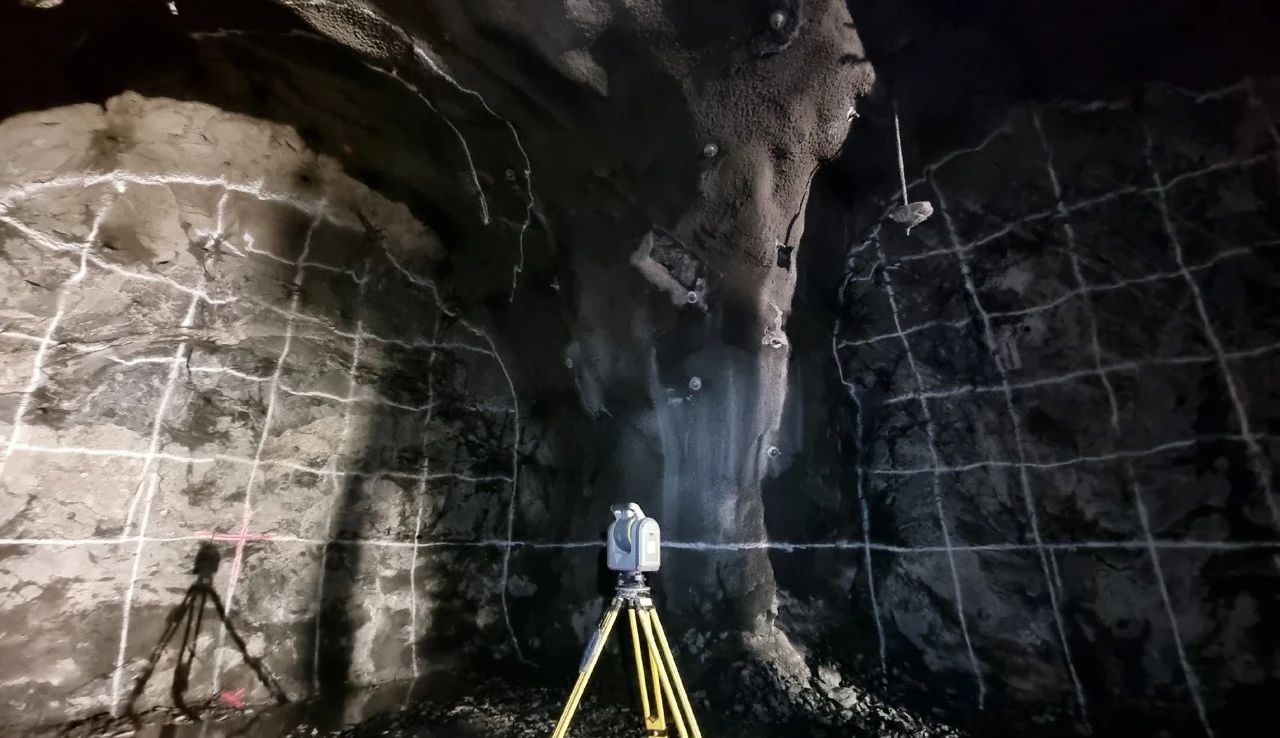

TA可以在指定偏移量处指向所需的腰线，然后自动沿着墙壁移动，并在测量员所需的间隔处暂停进行喷漆，从而实现无缝操作。

3. Trimble Business Center

TBC是该项目从设计阶段到隧道施工报告的控制中心。一旦地下工程完成，包括放样、竣工测量、螺栓和扫描测量、摄影测量捕获等工作，导入内业处理就变得非常简单。只需拖放作业文件，就可以将所有链接的照片和扫描数据导入到测量数据上。

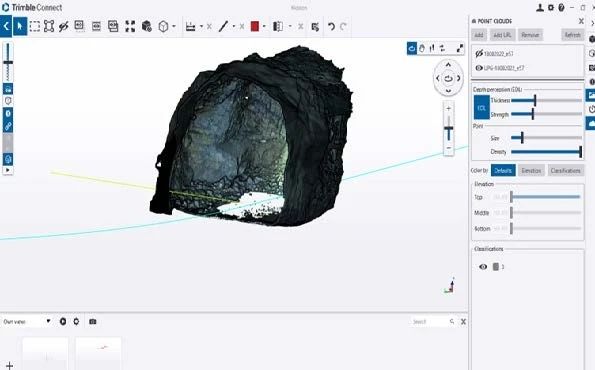

SX12是一款影像扫描仪，因此所有工作都是在现场控制点上完成的，这大大减少了过去与扫描配准和地理参考相关的工作时间。用户只需导入一个文件，就能将所有导入数据，包括测量数据、三维点云和摄影测量数据，全部配准并准备好进行分析。

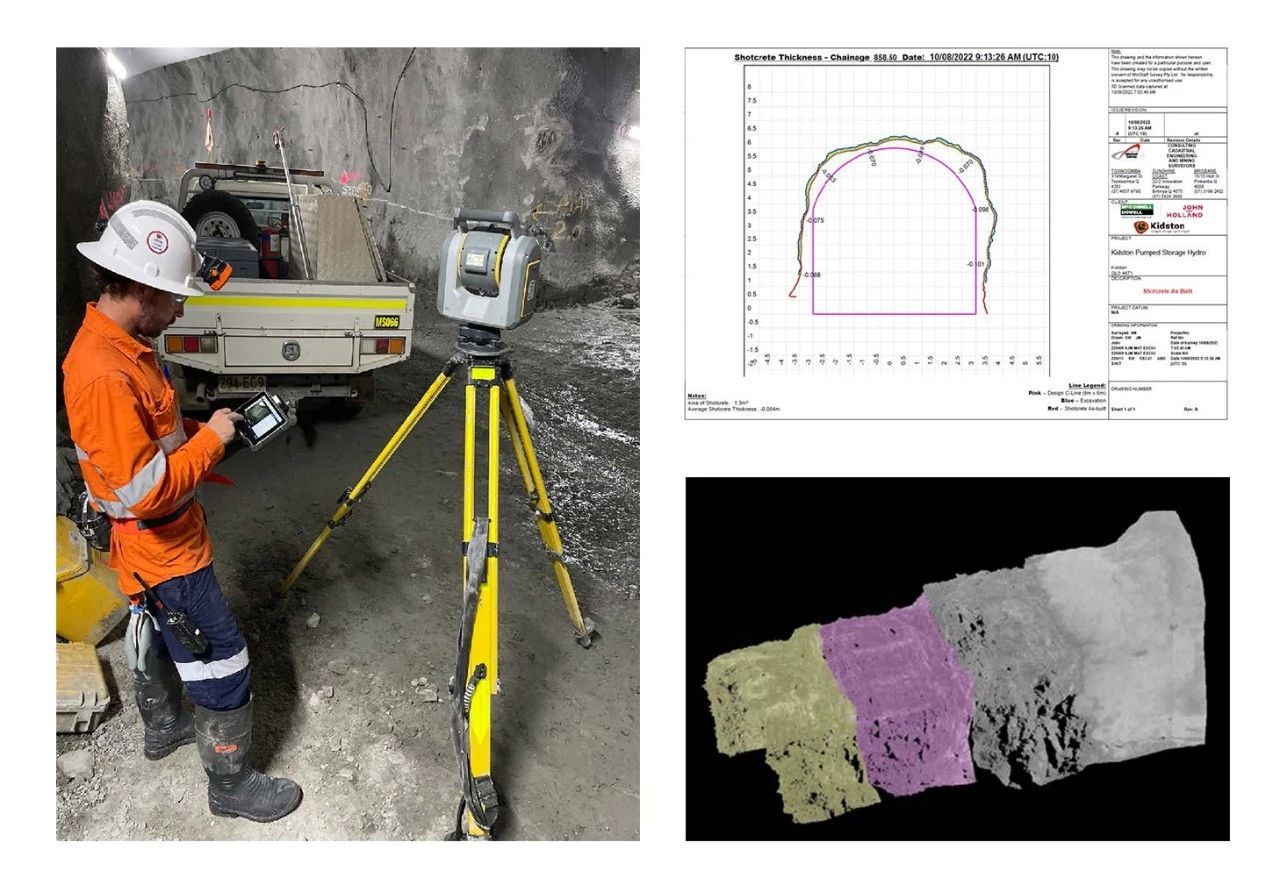

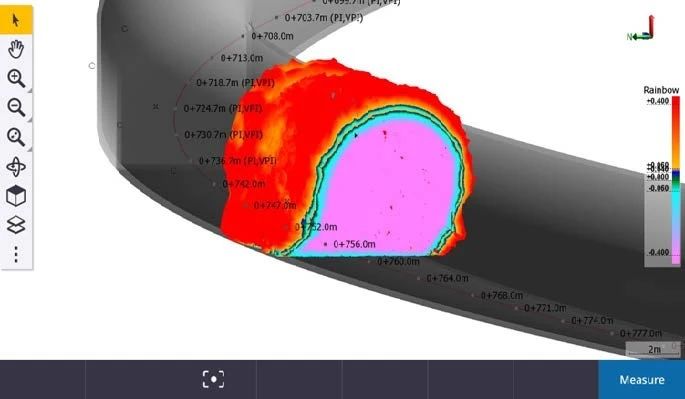

TBC可以在挖掘和喷浆阶段自动生成超欠挖报告。以下是一个报告示例，用户可以使用自定义的标记和项目详细信息，按照所需的间隔自定义报告。尽管所有数据和色谱图均以三维格式提供，但桩号横截面仍然是传达隧道断面超挖和欠挖情况的必要工具。

结束语

 “天宝SX12影像扫描仪在易用性和操作速度方面是独一无二的，通常需要两个人完成的任务，现在只需一个人就能在不到一半的时间内完成。Trimble Access和Trimble Business Center中提供的简单工作流程帮助我们提升了测量员的技能。用户对我们在缩短工时、提高生产率的情况下还能交付高精度详细报告的结果感到非常满意！”项目负责人说，“该项目于2021年投入建设，截止到2023年第二季度，已完成了50%。相信有Trimble领先技术和解决方案的加持，接下来的工程也可以顺利完成！”
